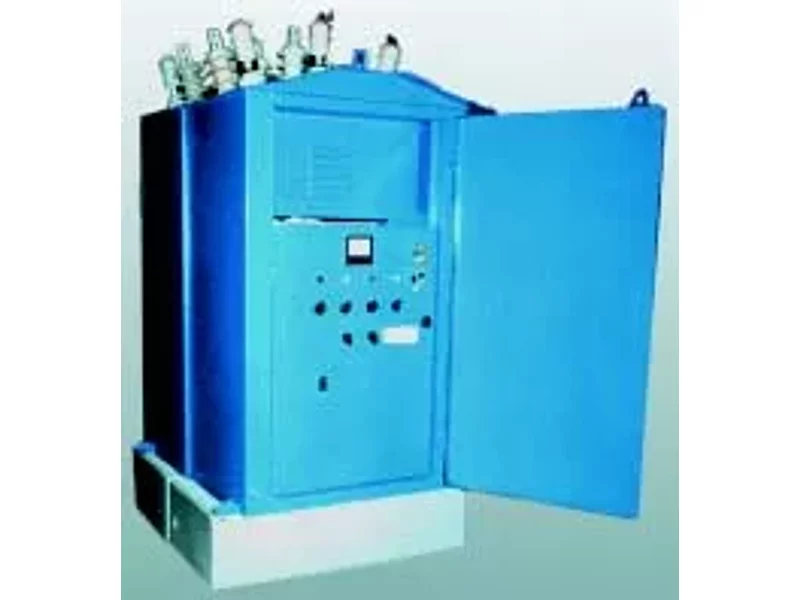

КРУ серии КРУН-12

Общие сведения:
Шкафы серии КРУН-12 заводского изготовления с воздушной изоляцией в металлической оболочке со стационарно установленными коммутационными аппаратами предназначены для приема и распределения электрической энергии переменного тока промышленной частоты 50 Гц при нормальном напряжении 6 и 10 кВ.

Особенности:
Комплектные устройства представляют собой устройства модульного типа с встроенными в них аппаратами и приборами, устройствами управления, защиты и автоматики.

Варианты исполнения

пункт секционирования линий с односторонним питанием
пункт секционирования с двухсторонним питанием
пункт АВР
пункт секционирования с двухсторонним питанием с делительной автоматикой
пункт плавки гололеда методом КЗ
пункт местного резервирования

Конструкция шкафов:

корпус шкафа представляет собой каркасную металлоконструкцию, выполненную из штампованных профилей листовой стали
корпус разделен металлическими перегородками на отсеки

Краткая техническая характеристика:

Номинальное напряжение, кВ: 6; 10 Наибольшее рабочее напряжение, кВ: 7,2; 12 Номинальный ток главных цепей, А: 400; 630 Номинальный ток отключения выключателя, кА: 20 Коммутационный ресурс вакуумного выключателя, ВО циклов: 40000 Механический ресурс, ВО циклов: 40000 Вид изоляции: воздушный Степень защиты шкафов: IP 42 Габаритные размеры, мм: 1160х1500х2300

Коммутационные аппараты:

выключатель силовой вакуумный трансформаторы напряжения разъединитель с заземляющими ножами трансформаторы тока

Условия эксплуатации:

климатическое исполнение шкафов КРУН-12 УХЛ категории исполнения 1 по ГОСТ 15150 устройства предназначены для наружной установки при высоте над уровнем моря не более 1000 м и при температуре окружающей среды от -40 до +40 С0.

Устройство не предназначено для работы в атмосфере, содержащей большое количество токопроводящей пыли, химически активных газов и испарений.
