Индикаторы короткого замыкания ИКЗ-3

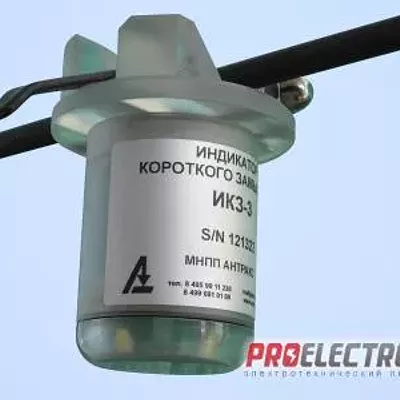

Индикаторы короткого замыкания ИКЗ-3 устанавливаются на провода ВЛ
       Такой принцип устройства прибора позволяет получить следующие преимущества:
- возможность установки ИКЗ-3 на опоры с любым типом подвеса;
- возможность работы прибора на двух- и многоцепных линиях;
- не требуется калибровка прибора по месту установки.
               В качестве визуального контроля аварийной ситуации на каждом блоке предусмотрен сверхъяркий светодиод. Светодиод загорается при фиксации факта аварии и работает в течение заданного пользователем времени. Прибор позволяет визуально выявить поврежденную фазу.
        Технические характеристики: Срок непрерывной работы батареи в режиме ожидания не менее 7 лет Минимальная длительность аварийного процесса, необходимая для фиксации МФЗ 0,02 с Диапазон настройки порога срабатывания по току МФЗ 10÷1000 А Диапазон настройки порога срабатывания по току ОЗЗ 2÷200, но не менее 2%Iраб

         Комплекты на основе ИКЗ-3 могут включать в себя разное количество индикаторов и модуль связи, расположенный либо в отдельном коммуникационном блоке либо непосредственно в самом индикаторе ИКЗ-3. Состав комплектов зависит от требований к типам регистрируемых аварий и способам передачи данным. Наиболее полную информацию о полную информацию о повреждениях линии можно получить при использовании комплектов ИКЗ-33МР и ИКЗ-33У, так как они контролируют все три фазных провода линии. Эти комплекты определяют ток нулевой последовательности и точно измеряют значение токов в линии по каждой фазе.                                        Комплект ИКЗ-33МР
Комплект ИКЗ-33МР состоит из трёх индикаторов короткого замыкания ИКЗ-3, устанавливающихся на каждый провод ВЛ, и центрального блока БСПИ-3МР, который крепится на опоре. Данные с каждого индикатора ИКЗ-3 передаются на блок БСПИ-3МР, оборудованный GSM/GPRS модемом и радиомодулем ближней связи. Работа ИКЗ-33МР с использованием GPRS-канала организована по принципу централизованной клиент-серверной сети, где приборы и диспетчерские терминалы являются клиентами для единого сервера данных. Возможна интеграции в сторонние SCADA-системы либо использование серверного и клиентского решения компании «АНТРАКС» - системы КОМОРСАН. При необходимости в блок БСПИ-3МР можно установить модуль самоорганизации и оснастить его релейными выходами.
                                                    Комплект ИКЗ-33У
Комплект ИКЗ-33У состоит из трёх индикаторов короткого замыкания ИКЗ-3, в один из которых (ИКЗ-3У) встроен модуль ближней радиосвязи. Этот комплект работает без блока сбора и передачи информации, все индикаторы крепятся непосредственно на провод. Этот комплект проще монтируется на ЛЭП и не зависит от типа подвеса. ИКЗ-33У настраивается по радиоканалу с использованием переносного пульта управления ППИ-2 и показывает полную информацию об авариях: тип аварии и аварийную фазу. Помимо управления от переносного пульта, возможна настройка с помощью персонального компьютера, используя пульт в качестве передатчика. Комплект ИКЗ-33У оптимален для применения в регионах, где отсутствует сотовая связь.
