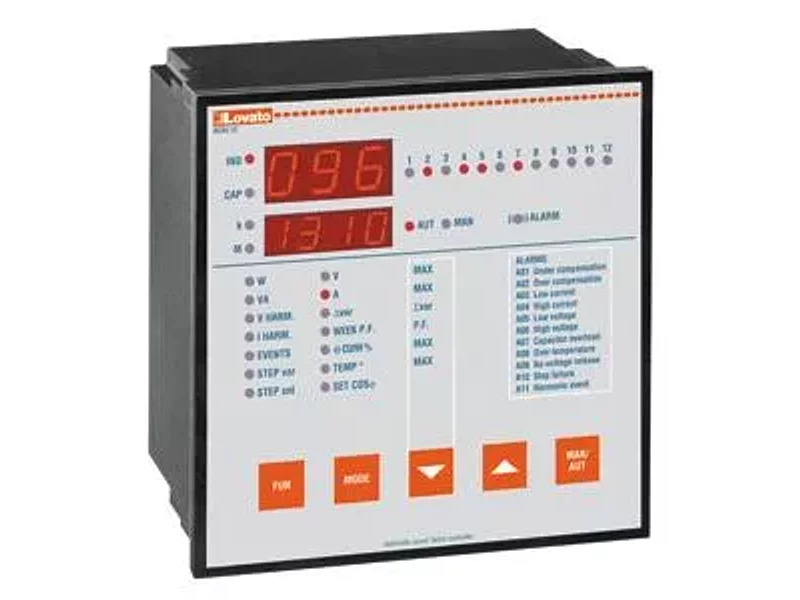

DCRJ 12F автоматический регулятор реактивной мощности для тиристорных установок
11 ступеней (статический выход) + 1 с реле
2 порта RS232 и RS485
Напряжение питания: 110 ~ 127 VAC или 220 ~ 240 VAC
Размер прибора: 144x144 мм
Материал корпуса: самозатухающий поликарбонат

Регулятор DCRJ 12F является модификацией контроллера коэффициента мощности DCRJ12 и предназначен для неконтактной (статической) компенсации коэффициента мощности в реальном времени. Прибор имеет 12 выходов, из них 11 статических выходов на основе твердотельных реле (SSR) и один - на базе обычного электромагнитного реле с переключающим контактом, который может использоваться только для аварийной сигнализации или на обслуживание охлаждающего вентилятора.

При управлении прибором с передней панели прибора возможно только ручное управление, автоматическая настройка параметров невозможна. Благодаря специальному программному обеспечению DCRJ-SW достигается быстрая реакция к вариациям нагрузки за счет изменения конфигурации выхода, что позволяет компенсировать реактивную мощность в кратчайшее время. Весь процесс измерения (напряжения, тока, мощности и т.п.), включая операции выборки и вычисления, занимает время около 20 мс. Время реакции регулятора на изменение нагрузки составляет от 40 до 60 мс.

Прибор может быть настроен по схеме смешанной конфигурацией, когда статические (неконтактные) ступени находятся вместе с электромеханическими на одной и той же панели. В этом случае размеры статических ступеней нужно предварительно уменьшить с тем, чтобы они успевали отрабатывать быстрые вариации нагрузки, тогда как обычные механические ступени можно использовать для компенсации реактивной мощности, которая является практически постоянной. В целях управления обычными контакторами выходы твердотельных реле можно сочетать с внешними реле.

Использование подобных смешанных конфигураций требует соблюдения определенных условий:

Все электромеханические ступени должны быть одинаковой мощности.
"Граница" между электромеханическими и статическими ступенями должна быть задана специальным параметром в меню статической настройки.
