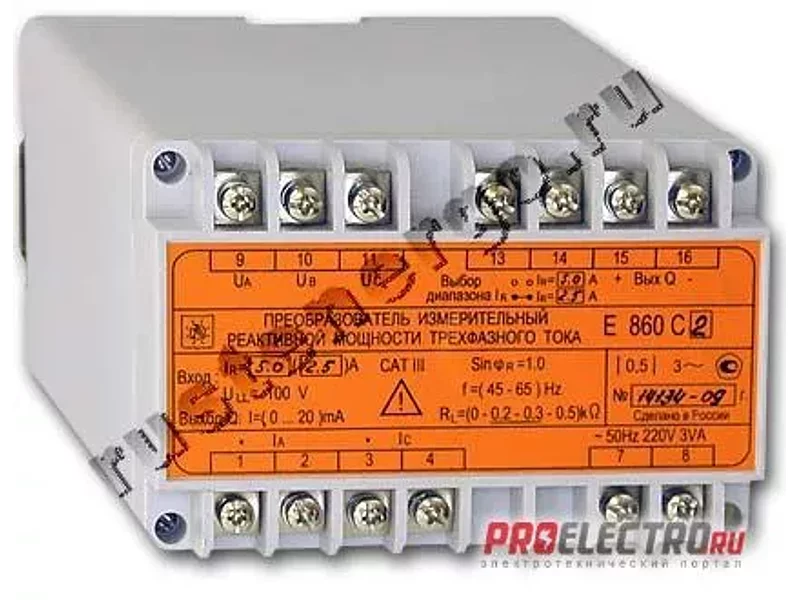

Е860А1, Е860А2, Е860В1, Е860В2, Е860С1 ИП реактивной мощности трехфазного тока

Измерительные преобразователи реактивной мощности Е860А1, Е860А2, Е860В1, Е860В2, Е860С1, Е860С2, Е860АР1, Е860АР2, Е860ВР1, Е860ВР2, Е860СР1, Е860СР2, Е860ЕР1, Е860ЕР2
НАЗНАЧЕНИЕ И ОПИСАНИЕ

Преобразователи данного типа предназначены для линейного преобразования реактивной мощности трехфазных трехпроводных цепей переменного тока в унифицированные выходные сигналы постоянного тока и могут применяться в системах автоматического регулирования и управления объектов электроэнергетики и различных отраслей промышленности, а также для контроля текущих значений реактивной мощности. В данном типе преобразователей применяется цифровая обработка сигнала.
Преобразователи изготавливаются в соответствии с требованиями ТУ 4227-006-49501860-02.

КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Габаритные размеры 120х80х120 мм
Масса не более 0,9 кг.
Время установления выходного сигнала при скачкообразном изменении входного сигнала от нулевого значения до любого значения рабочего диапазона – не более 0,5 с.
Время установления рабочего режима – не более 15 мин.
Средняя наработка на отказ – не менее 50 000 ч.
Средний срок службы – не менее 10 лет.

НУМЕРАЦИЯ И ОБОЗНАЧЕНИЕ КОНТАКТОВ Е860

Для преобразователей Е860 с питанием от измерительной цепи: Для преобразователей Е860 с питанием от внешнего источника ~220 В:
