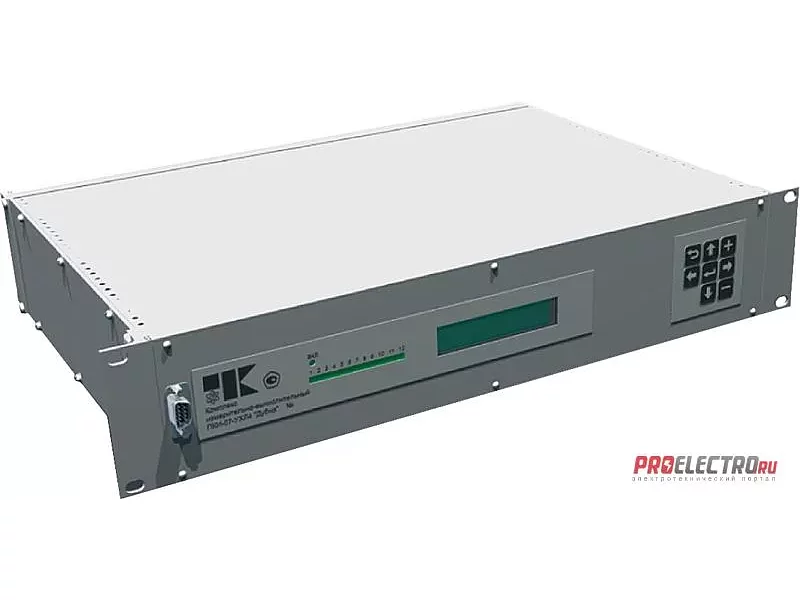

Комплекс измерительно-вычислительный серии ПКИ-07 «Дубна»

Назначение:
Измерение сопротивления изоляции цепей присоединений;
Измерение напряжений на шинах секций оперативного тока и их присоединениях;
Измерение токов аккумуляторных батарей и зарядных устройств.

Область применения:
Организация измерения сопротивления изоляции цепей присоединений, напряжений на шинах секций оперативного тока и их присоединениях, токов аккумуляторных батарей и зарядных устройств в составе систем оперативного постоянного тока.

Основные технические параметры:
Входное напряжение постоянного тока 110-300 В;
Предел измерения напряжения на шинах оперативного тока и их присоединениях 300 В;
Измерение сопротивления изоляции на присоединениях до 24 присоединений;
Сигнализация о снижении сопротивления изоляции – да;
Сигнализация о снижении и повышении напряжения на шинах оперативного тока – да;
Сигнализация о превышении пульсаций тока аккумуляторной батареи – да;
Сигнализация о превышении пульсаций напряжения шин оперативного тока – да;
Габариты ВхШхГ - 88х482х326мм;
Масса 6 кг;
Степень защиты IP20;
Температура окружающей среды от 0 до +40 oС.

Особенности:
Измерение напряжения на шинах оперативного тока и их присоединениях;
Измерение сопротивления изоляции на присоединениях;
Измерение токов зарядных устройств;
Измерение токов аккумуляторных батарей;
Сигнализация о снижении сопротивления изоляции;
Сигнализация о снижении и повышении напряжения на шинах оперативного тока;
Сигнализация о превышении пульсаций тока аккумуляторной батареи;
Сигнализация о превышении пульсаций напряжения шин оперативного тока;

Показатели надежности:
Среднее время восстановления - не более 2 часов;
Средний срок службы - не менее 25 лет;
Ресурс - 175 200ч при γ=80%;
Средняя наработка на отказ - не менее 100 000 часов.
