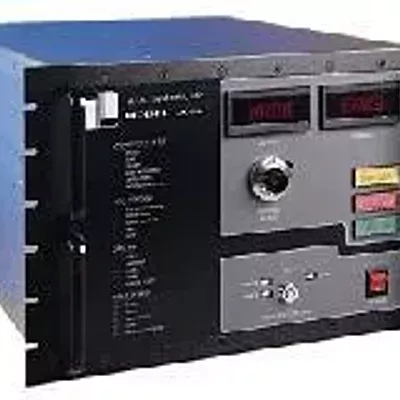

Высоковольтные источники питания. Серия ALE 303.

Серия ALE 303

Описание
Серия компактных источников питания AC/DC серии 303 с жидкостным охлаждением предназначены для высокоэффективных применений, где требуется заряд высоковольтных конденсаторов. Конструкция (высота блоков от 12,25") с усовершенствованным водяным охлаждением способна обеспечить заряд конденсатора со средней скоростью заряда 30 кДж/с.
 В серии 303 используется прогрессивная технология охлаждения на основе Fluorinert (FC72). Вещество FC72 является инертной фторированной углеводородной жидкостью, которое находится в жидком состоянии при комнатной температуре, но закипает при относительно низкой температуре 59˚С.

Все высоковольтные и мощные электронные схемы источника погружены в вещество FC72, которое служит в качестве охладителя и изолятора компонентов. При нагреве компонентов  FC72 испаряется и при переходе из жидкой фазы в пар эффективно отводится избыточное тепло от компонентов. Парообразное вещество FC72 охлаждается внешним теплообменником, расположенным на поверхности выше жидкости. Эта технология охлаждения обеспечивает длительную надёжную работу электронного оборудования с большой мощностью в очень небольшом объёме.

Технические характеристики

Входное напряжение: 480 или 400 В (с понижением мощности) переменного тока, 3-х фазная сеть, частота 50/60 Гц. Средняя скорость заряда: 30 000 Дж/с при номинальном выходном напряжении, (25 000 Дж/с при работе от сети с напряжением 400 В) Пиковая скорость заряда: 375000 Дж/с при номинальном выходном напряжении, (32 500 Дж/с при работе от сети переменного тока с напряжением 400 В) Выходная мощность: 50 000 Вт при номинальных выходных напряжениях, (30 000 Вт при работе от сети переменного тока с напряжением 400 В) Стандартный ряд выходных напряжений: 1, 1,5, 2, 3, 4, 5, 6, 10, 15, 20, 30, 40, 50 кВ. У всех моделей возможно изменение выходного напряжения от 0 до 100% номинального значения. Линейность в пределах 1% полной шкалы. Точность 1% от номинального значения. Полярность: доступны модели с фиксированным положительным или отрицательным напряжением. Полярность необходимо указывать при заказе. Комплектность высоковольтных блоков: Изоляция и охлаждение веществом FC72 Коэффициент мощности: пассивная схема коррекции, КМ =0,85 (мин.) КПД: > 85% Накапливаемая энергия: менее 0,3 Дж для всех моделей Стабильность: 0,2% в течение часа после прогрева в течение 1 часа Повторяемость импульсов: ±0,5% при частоте 100 Гц (стандартно) Температурный коэффициент: 100 PPM на ˚С Температура окружающей среды

      -Температура хранения: от –40 до +80˚С
      -Диапазон рабочих температур: от +5 до +45˚С

Влажность: 10-90%, без конденсации влаги Защита: Источники питания защищены от размыкания цепей, коротких замыканий, перегрузок по току и электрической дуги Параметры конструкции

      -Габариты: 483 х 560 х 311 мм
      -Масса: 87 кг

Дополнительное оборудование

      -Съёмный высоковольтный кабель длиной 3 метра.
      -Руководство по эксплуатации

Дистанционное управление: Через 25-контактный соединитель типа “D” или заднюю панель

Основные применения

Импульсные лазеры на иттрий-алюминиевом гранате Литотрипторы (камнедробители медицинские) Медицинские пылеуловители
