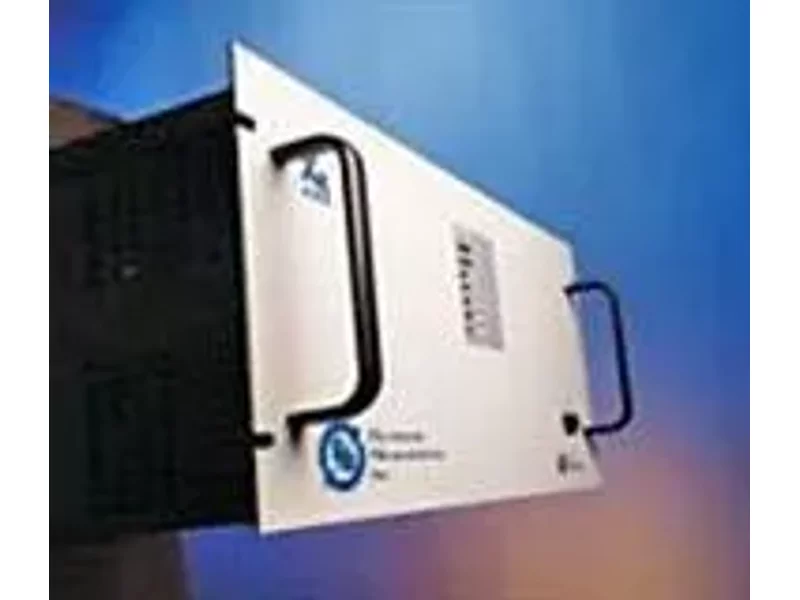

Высоковольтные источники питания. Серия ALE XR.

Серия ALE XR

Описание
Серия источников питания XR является недорогим решением для высокоэффективных применений, требующих заряда высоковольтных конденсаторов и обеспечивают чрезвычайно высокую повторяемость импульсов. Серия XR-DC способна непрерывно работать с низким уровнем пульсаций и низким уровнем накопленной энергии. Использующая патентованную структуру с параллельным резонансным контуром со сдвигом фазы, серия источников питания XR предлагает непревзойдённую повторяемость импульсов. В отличие от других производителей, которые заявляют высокие технические показатели в справочных листках, серия XR демонстрируют повторяемость импульсов 0,1% при частотах 2 кГц в реальных условиях эксплуатации.

Серия XR802 повторяет многие параметры стандартной серии 802, но дополнительно она снабжена структурой с параллельным резонансным контуром со сдвигом фазы, что позволяет постепенно уменьшать скорость заряда, пока напряжение на нагрузке достигает заданного уровня. Это свойство позволяет источникам питания серии XR802 заряжать емкостные нагрузки многократно с повторяемостью импульсов 0,1% или лучше при частотах 1 кГц и выше. Это является особенным требованием высокоэффективных систем, где изменение напряжения заряда происходит в процессе или при изменении дозы и спада в качестве процесса.
Компания TDK-Lambda Americas является единственным изготовителем источников питания предлагающим в настоящее время подобные источники питания в компактном корпусе с воздушным охлаждением и со скоростью заряда 8 кДж/с.

Технические характеристики

Входное напряжение: 208 или 400 В переменного тока, 3-х фазная сеть, частота 50/60 Гц. Средняя скорость заряда: 6000 Дж/с при номинальном выходном напряжении Пиковая скорость заряда: 7000 Дж/с при номинальном выходном напряжении Стандартный ряд выходных напряжений: 1, 1,5, 2, 3, 4, 5, 10, 15, 20, 30 кВ. У всех моделей возможно изменение выходного напряжения от 0 до 100% номинального значения. Линейность в пределах 1% полной шкалы. Точность 1% от номинального значения. Полярность: доступны модели с фиксированным положительным или отрицательным напряжением. Полярность необходимо указывать при заказе. Комплектность высоковольтных блоков: Высоковольтная секция с масляной изоляцией (воздушная изоляция доступна для ограниченного числа моделей при выходных напряжениях ниже 6 кВ) Коэффициент мощности: пассивная схема коррекции, КМ =0,85 (мин.) КПД: > 85% Накапливаемая энергия: менее 0,3 Дж для всех моделей Стабильность: 0,2% в течение часа после прогрева в течение 1 часа Повторяемость импульсов: ±0,1% при частоте 250 Гц (стандартно); ±0,1% при частоте 1 кГц (по заказу) Температурный коэффициент: 100 PPM на ˚С Температура окружающей среды

      -Температура хранения: от –40 до +80˚С
      -Диапазон рабочих температур: от 0 до +45˚С

Влажность: 10-90%, без конденсации влаги Защита: Источники питания защищены от размыкания цепей, коротких замыканий, перегрузок по току и электрической дуги Параметры конструкции

      -Габариты: 482 х 432 х 222 мм

Дополнительное оборудование

      -Съёмный высоковольтный кабель длиной 3 метра.
      -Руководство по эксплуатации

Дистанционное управление: Через 25-контактный соединитель типа “D” или заднюю панель

Основные применения

Импульсные лазеры на иттрий-алюминиевом гранате Литотрипторы (камнедробители медицинские) Медицинские пылеуловители
