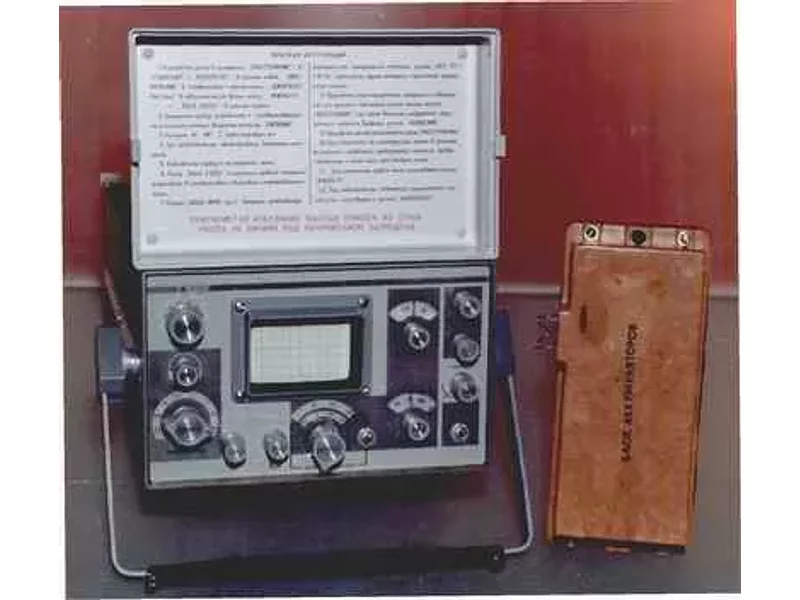

Измерители
являются универсальным малогабаритным прибором микромилли-секундного
диапазона со сменными блоками питания, обеспечивающими работу от сети
постоянного тока, переменного и от автономного источника питания (аккумуляторной
батареи).
Измерители предназначены для проведения следующих операций на воздушных и кабельных линиях электропередачи и связи:
ВОЗМОЖНОСТИ
Дополнительная приставка (блок входных цепей), подключенная к прибору, обеспечивает дополнительные функциональные возможности:
симметричный и несимметричный выход прибора; измерение двух линий;
компенсацию зондирующего импульса на входе усилителя, позволяющую обнаруживать неоднородности волнового сопротивления в начале линии.
Приборы обеспечивают измерение на всех типах кабелей длиной от 5 м до 300 км при максимальном затухании отраженного сигнала относительно посланного 80 дБ.
Приборы могут работать в полевых условиях при температуре от минус 30 до плюс 50 С и относительной влажности до 90 % при температуре до 35 С.
Прибор Р5-10/1 отличается от Р5-10 отсутствием в комплекте поставки блока аккумуляторов.
Индикатором в приборе является электронно-лучевая трубка. Отсчет расстояния до неоднородности производится в единицах длины (м, км).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальное измеряемое расстояния, км ..................... 300
Минимальное измеряемое расстояние, м........................ 5
Измерения обеспечиваются на кабелях и линиях с
коэффициентом укорочения....................................... от 1 до 2,5
Основная погрешность измерения расстояния, %............ 1
Наличие встроенного калибратора с периодом калибрационных меток в зависимости от диапазона,мкс................................................................10,20,160,640
Наличие зондирующего сигнала, амплитудой, В
при длительности 0,05; 0,1 мкс................................... 10
при длительности 0,3; 1; 3; 10; 30 мкс........................... 20
при длительности 100 мкс.......................................... 2
Чувствительность канала вертикального отклонения , %.................................................................... 0,6
Полоса пропускания частот канала вертикального отклонения, МГц.............................................. 10
Схема защиты входа от перегрузок, В, не более................ 30
Измерения на симметричных и несимметричных линиях и режиме вычитания
Выход на самописец
Напряжение питания прибора, В
от сети переменного тока........................................ 220
частота, Гц .......................................................... 50,400
от сети постоянного тока......................................... 10-16;22-30
от встроенного автономного источника
(для Р5-10).......................................................................... 12,6
Мощность потребляемая:
от сети переменного тока 220 В, ВА.......................... 35
от сети постоянного тока 12,6 В, Вт........................... 15
от сети постоянного тока 27 В, Вт.............................. 30
Диапазон рабочих температур, С.................................... -30...+50
Габаритные размеры, мм............................................. 160х274х430
Масса с блоком питания, кГ.......................................... 9,8
