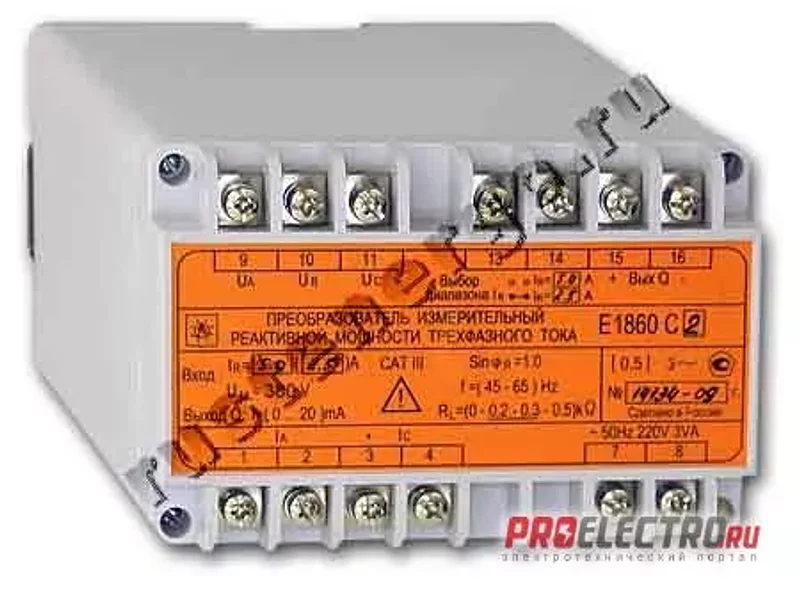

Е1860А2, Е1860АР2, Е1860В2, Е1860ВР2 ИП реактивной мощности трехфазного тока

Е1860А2, Е1860АР2, Е1860В2, Е1860ВР2, Е1860С2, Е1860СР2, Е1860ЕР2

НАЗНАЧЕНИЕ И ОПИСАНИЕ

Преобразователи данного типа предназначены для линейного преобразования реактивной мощности трехфазных трехпроводных цепей переменного тока в унифицированные выходные сигналы постоянного тока и могут применяться в системах автоматического регулирования и управления объектов электроэнергетики и различных отраслей промышленности, а также для контроля текущих значений реактивной мощности. В данном типе преобразователей применяется цифровая обработка сигнала.
Преобразователи изготавливаются в соответствии с требованиями ТУ 4227-006-49501860-02.

КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Габаритные размеры 120х80х120 мм
Масса не более 0,9 кг.
Питание – переменное напряжение 187-242В с частотой 50 Гц.
Время установления выходного сигнала при скачкообразном изменении входного сигнала от нулевого значения до любого значения рабочего диапазона – не более 0,5 с.
Время установления рабочего режима – не более 15 мин.
Средняя наработка на отказ – не менее 50 000 ч.
Средний срок службы – не менее 10 лет.

НУМЕРАЦИЯ И ОБОЗНАЧЕНИЕ КОНТАКТОВ Е1860 Примечание: Данный тип преобразователей предназначен для использования в цепях 380В. При этом не требуется применение дополнительных первичных измерительных трансформаторов.
