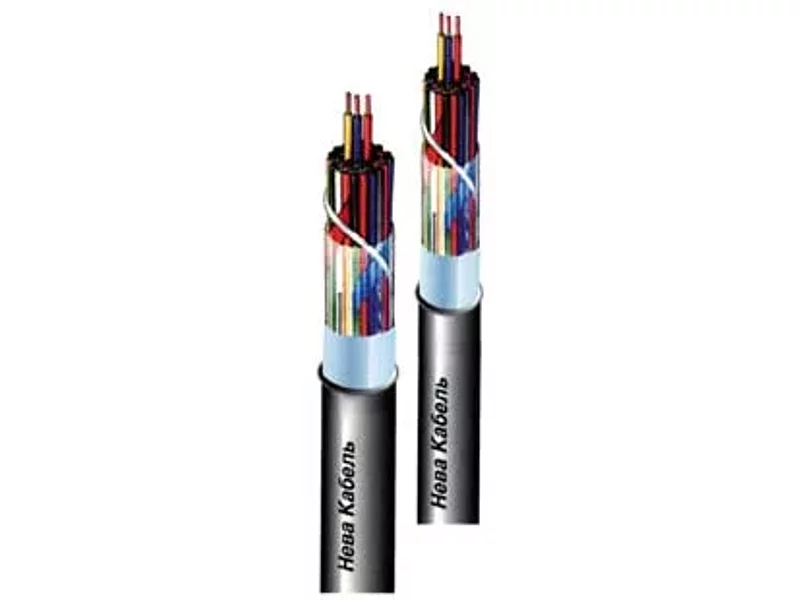

Кабель городской телефонный ТППэп-НДГ

Кабель городской телефонный для эксплуатации в местных сетях связи в условиях повышеных требований к пожарной безопасности

Число пар: от 5 до 600
Диаметр жилы: 0.4, 0.5, 0.64, 0.7

Кабель изготавливается в соответствии с ТУ АХЦ 3570.00.01-98 и предназначен для прокладки в телефонных канализациях, коллекторах, шахтах, по стенам зданий в условиях повышенных требований к пожарной безопасности. Выдана декларация о соответствии № Д-КБ-0001 от 02 декабря 2004 г.

Выдан сертификат пожарной безопасности по категории "А" №ССПБ.RU.УПОО1.ВО6886и свидетельство на полезную модель "Пожаростойкий кабель связи".

Кабель имеет улучшенные электрические параметры (омическая асимметрия менее 2%), что позволяет использовать его в цифровых сетях передачи данных.

· Особенности кабеля
· Конструкция кабеля
· Электрические параметры
· Система скрутки пучков
· Система расцветки жил

Особенности кабеля:

Оболочка кабеля изготовлена из специального безгалогеннового полимера, который не распространяет горение. В отличие от кабелей с оболочкой из поливинилхлорида (тип ТСВ и ТПВ), данные кабели имеют низкое дымовыделение, не выделяют токсичных веществ, представляющих опасность для людей, а также контактных групп электронной аппаратуры. Кабели этого типа негигроскопичны (им не страшна влага).

Конструкция кабеля:

Жила: отожженая медная проволока. Изоляция: пленко-пористый или специальный сплошной полиэтилен. Группа: две или четыре изолированные жилы, скрученные в пары или четверки. Скрутка: элементарные пучки 10х2 (5х4). Главные пучки 50х2 (25х4) или 100х2 (50х4). Скруткой главных пучков образуется сердечник. Поясная изоляция: изоляционные полиэтилтерефталатные ленты. Алюмополиэтиленовый экран: поверх поясной изоляции продольно с перекрытием наложен алюмополиэтиленовый экран. Оболочка: светостабилизированный стойкий к климатическим воздействиям полимерный материал (не гигроскопичный), не содержащий соединений хлора.

Электрические параметры кабеля, при +20° С

Электрическое сопротивление постоянному току
Диаметр жилы
0.40 мм- сопротивление 139.0 + 9.0 Ом на 1 км
0.50 мм- сопротивление 90.0 +5.9 -6.0 Ом на 1 км
0.64 мм- сопротивление 55.0 + 3.0 Ом на 1 км
0.70 мм- сопротивление 45.0 + 3.0 Ом на 1 км

Емкость: 45 + 5 нф на 1 км
Омическая асимметрия: не более 2%
Сопротивление изоляции, пересчитанное на 1 км длины кабеля:

Для 100% значений - не менее 6500 МОм
Для 80% значений - не менее 8000 МОм

Электрическая прочность:

Жила/жила - 1500 В, 1 мин, постоянный ток
Жила/экран - 750 В, 1 мин, постоянный ток
