Кабель КВВГ

Кабель КВВГ.
Стандарт: ГОСТ 1508-78
Код ОКП: 35 6314

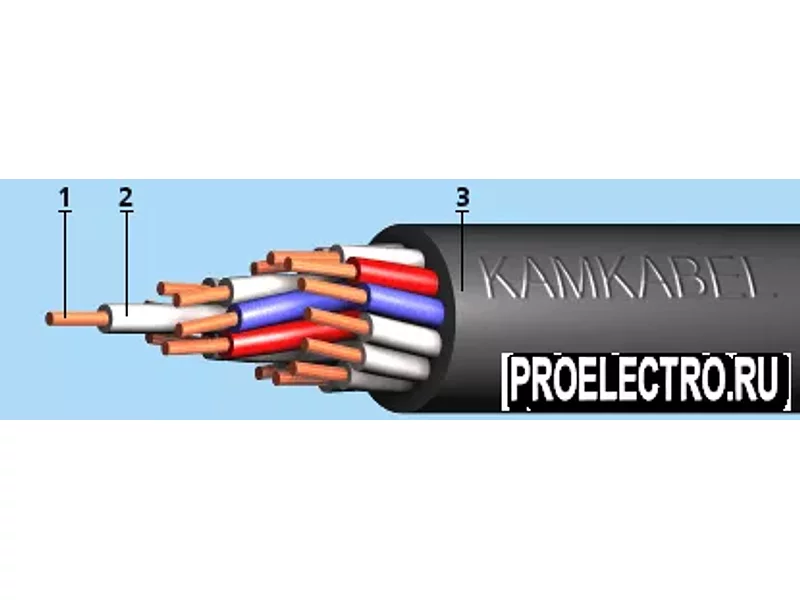

Элементы конструкции:

Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483. Изоляция из поливинилхлоридного пластиката. Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил. Оболочка из поливинилхлоридного пластиката.

Область применения:
Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. Кабели не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89).
Кабели марки КВВГз применяются для электроустановок требующих уплотнения кабелей при вводе.

Радиус изгиба кабеля при прокладке:

Кабель наруж. диаметром до 10 мм. включ. не менее 3-х диаметров кабеля Кабель наруж. диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля Кабель наруж. диаметром от 25 мм. не менее 6-ти диаметров кабеля

Срок службы:

при прокладке на открытом воздухе, в земле (траншеях) не менее 15 лет при прокладке в помещениях, туннелях, каналах не менее 25 лет

Технические характеристики

Влажность воздуха при 35° C [%]: 98 Гарантийный срок эксплуатации [месяц]: 36 Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]: 2.5 Максимальная рабочая температура жилы [°С]: 70 Монтаж при температуре, не ниже [°C]: 0 Номинальное постоянное напряжение [кВ]: 0.66 Строительная длина, не менее [м]: 150 Температура окружающей среды, верхний предел [°C]: +50 Температура окружающей среды, нижний предел [°C]: -50
