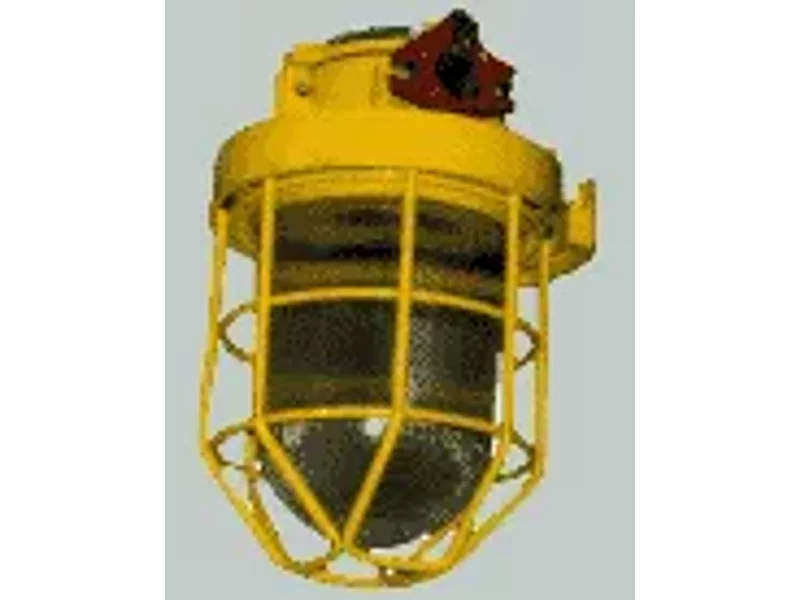

Светильник шахтный стационарный СШС-1.1М, СШС-2.1М

Назначение и область применения: Светильник шахтный стационарный СШС, выпускаемый в модификациях СШС.1.1М, СШС.2.1М, предназначен для стационарного сетевого освещения подземных выработок шахт, в которых допускается применение рудничного электрооборудования в исполнении повышенной надежности.
Для нужд народного хозяйства светильники допускается применять для освещения подвалов, хозяйственных сараев, индивидуальных гаражей, в которых исключено наличие легковоспламеняющихся жидкостей, бань, улиц и дворов.
Светильники рассчитаны для макроклиматических районов с умеренным, холодным и тропическим климатом.

Устройство: Светильник состоит из корпуса, защитной решетки, стеклянного колпака и лампы накаливания. Корпус светильника выполнен литым из алюминиевого сплава. Внутри корпуса предусмотрено по два прилива для крепления патрона, изготовленного из пластмассы, а также по одному приливу для крепления заземляющего винта. Крепление панели патрона к корпусу производится с помощью двух винтов. В верхней части патрона имеется взрывонепроницаемая камера. Для соединения жил кабеля на патроне предусмотрено три клеммы. Сверху к корпусу с помощью болтов крепится литая алюминиевая крышка, также на корпусе закреплена ручка, предназначенная для подвески светильника. С боковых сторон корпуса расположено по два кабельных ввода, рассчитанных на ввод гибких шахтных кабелей диаметром от 20,4 до 25,1 мм. Каждый кабельный ввод снабжен фланцем нажимного типа и уплотнительным кольцом. Для предотвращения от выдергивания кабеля во фланце предусмотрена скоба со специальным болтом. Для защиты стеклянного колпака от механических повреждений в светильнике предусмотрена защитная решетка. Уплотнение светильника в местах соединения корпуса с крышкой и корпуса с защитной решеткой с колпаком обеспечивается двумя уплотнительными кольцами.
