Кабель КГФЭ

Кабель КГФЭ.
Стандарт: ТУ 16-505-182-82
Код ОКП: 35 8113 6100

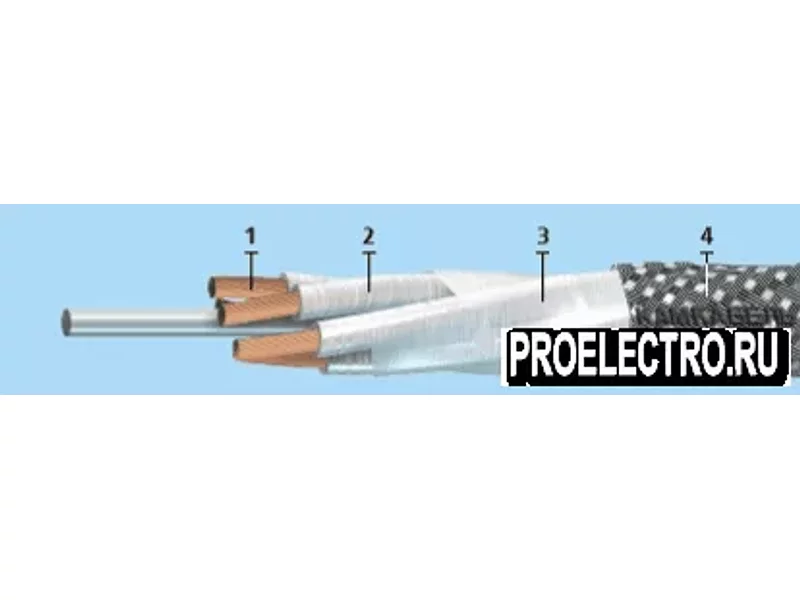

Элементы конструкции:

Токопроводящая жила особой гибкости скрученная из медных проволок; Изоляция из фторопластовых пленок; Обмотка из фторопластовых плёнок; Экран из медных луженых проволок.

Область применения:
Кабели предназначены для эксплуатации на суше и на море во всех макроклиматических районах, кроме макроклиматического района с очень холодным климатом. Кабели устойчивы к перегибам - отдельные изолированные жилы выдерживают 50000 двойных перегибов на угол ±90° с радиусом изгиба, равным 20 диаметрам изолированной жилы при температурах минус 50°С до плюс 70°С. Кабели стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения до 400 м/с2, механическому удару одиночного действия с пиковым ударным ускорением до 10000 м/с2 и длительностью действия ударного ускорения 0,1-2 мс, механическим ударам многократного действия с пиковым ударным ускорением до 1500 м/с2 и длительностью действия ударного ускорения 1-5 мс, линейного ускорения до 5000 м/с2 и акустическим шумам в диапазоне частот 50-10000 Гц при уровне звукового давления 170 дБ. Кабели устойчивы к воздействию повышенного атмосферного давления до 295 кПа. Кабели стойки к воздействию атмосферных конденсируемых осадков (росы и инея), статической и динамической пыли (песка), бензина, минерального масла, плесневых грибов и солнечного излучения. Кабели не распространяют горение. При нагреве кабелей свыше 250°С, а также сжигании отходов кабелей выделяются токсичные газы. Кабели устойчивы к кратковременному одноразовому воздействию температуры 300°С в течение 3 минут.
Минимальная наработка кабелей - 3000 часов. Минимальный срок сохраняемости кабелей - 20 лет. Минимальный срок службы - 20 лет. 95%-ый ресурс - 5000 часов.

Технические характеристики

Влажность воздуха при 35° C [%]: 98 Импульсное напряжение [В]: 700 Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]: 1.5 Максимальная рабочая температура жилы [°С]: +220 Рабочее переменное напряжение частотой 10 кГц [В]: 250 Рабочее постоянное напряжение [В]: 350 Строительная длина, не менее [м]: 15 Температура окружающей среды, верхний предел [°C]: +220 Температура окружающей среды, нижний предел [°C]: -60 Электрическое сопротивление изоляции, не менее [МОм*км]: 100000 Электрическое сопротивление связи при частоте 10 МГц, не более [МОм/м]: 400
