Конструкция КГ, кг-хл, кг-т, кгн, кпг, кпгс, кпгсн

цифровая 1, 2, 3, 4, 5, жила заземления - 0 цветовая: голубой, черный, коричневый, жила заземления – зелёно-желтая;

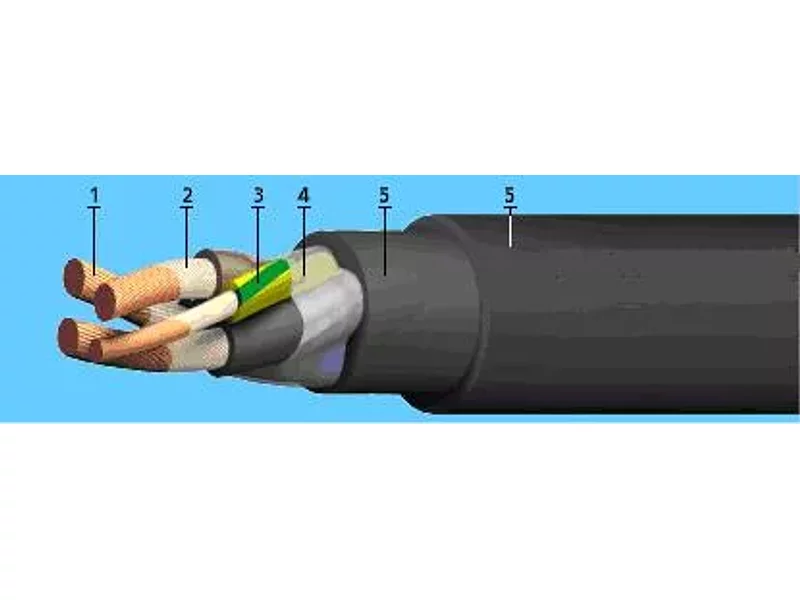

1 – токопроводящая жила;
2 – изоляция – резина;
3 – оболочка – резина.

Конструкция:
1. Токопроводящая жила - медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки луженой оловом или покрытой оловянно-свинцовым припоем с содержанием олова не менее 40%.
2. Разделительный слой - синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания резины.
3. Изоляция - из резины изоляционной. Изолированные жилы имеют отличительную расцветку сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется голубого цвета; если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы кроме заземляющей. Жила заземления имеет зелено-желтый цвет или обозначена цифрой 0. Расцветка одножильных и двухжильных кабелей не нормируется. Цвета красный, серый, белый и, если не в сочетании, зеленый и желтый не используются для расцветки жил многожильных кабелей. Предпочтительная схема расцветки изолированных жил кабелей показана в Приложении. Толщина изоляции показана в Приложении.
4. Скрутка - изолированные жилы скручены с шагом скрутки не более 16 диаметров по скрутке.
5. Разделительный слой - поверх скрученных жил - синтетическая пленка или тальк или другой аналогичный материал. Допускается изготовление без пленки при условии отделения изолированных жил от оболочки.
6. Оболочка - из резины шланговой, толщина оболочки показана в Приложении. Оболочка кабелей, предназначенных для эксплуатации в районах с холодным климатом, изготовлена из резины шланговой в холодостойком исполнении. Оболочка кабелей, предназначенных для эксплуатации в тропических условиях, изготовлена из антисептированной резины. В одножильных кабелях марки КГ допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки или удвоенной толщине изоляции.

Применение:
Предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 С. Для кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву "Т". Для кабелей в холодостойком исполнении к марке кабеля добавляют через дефис буквы "ХЛ". В условное обозначение кабелей с нулевой жилой к марке добавляется буква "н", кабелей с двумя и тремя основными жилами и одной или двумя вспомогательными жилами добавляется буква "в". Номинальное сечение нулевой жилы, жилы заземления и вспомогательных жил кабелей марки КГ в зависимости от номинального сечения основных жил соответствуют указанным в таблице в Приложении.

Технические характеристики:

Климатическое исполнение У, ХЛ, Т, категория размещения - 1, 2, 3 по ГОСТ 15150-69 Температура эксплуатации кабелей:

      -марки КГ - от -40°С до +50°С
      -в холодостойком исполнении - от -60°С до +50°С
      -в тропическом исполнении - от -10°С до +55°С

      -с номинальным сечением основных жил до 35 мм2 включительно, не менее - 150 м
      -с номинальным сечением основных жил 50 мм2 и выше, не менее - 125 м
      -по согласованию с потребителем допускается сдача кабелей любыми длинами
