АПвЭКП,АПвЭКВ,АПвЭКВнг,АПвЭКВнгд,ПвЭКП,ПвЭКВ,ПвЭКВнг,ПвЭКВ-LS,АПвЭКПнг,ПвЭКПнг

АПвЭКП, АПвЭКВ, АПвЭКВнг, АПвЭКВнгд, ПвЭКП, ПвЭКВ, ПвЭКВнг, ПвЭКВ-LS, АПвЭКПнг, ПвЭКПнг ТУ У 31.3-13638750-033:2006 - силовые кабели с изоляцией из сшитого полиэтилена, бронированные стальной проволокой на номинальное переменное напряжение 3,6/6 и 10 кВ.

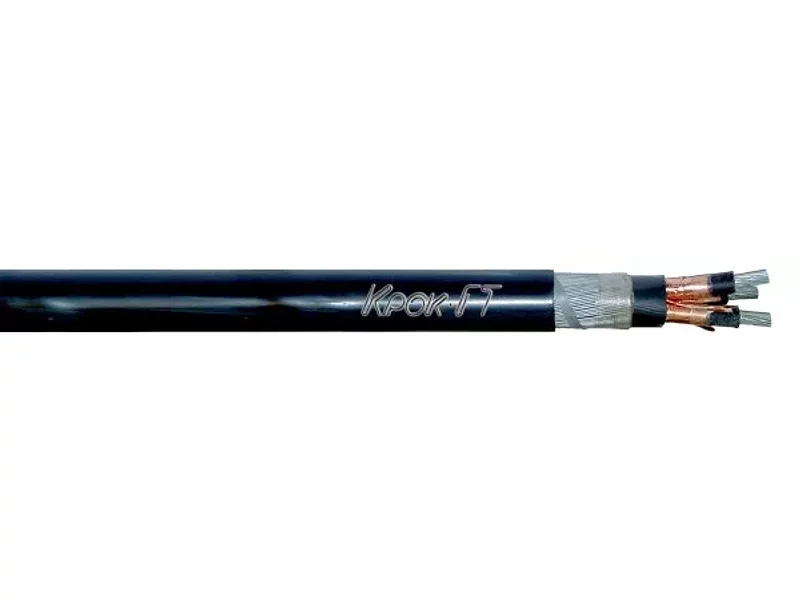

КОНСТРУКЦИЯ

ТОКОПРОВОДЯЩАЯ ЖИЛА – многопроволочная, уплотненная. Алюминиевая или медная. ВНУТРЕННИЙ СЛОЙ - экструдированный полупроводящий. ИЗОЛЯЦИЯ – из сшитого полиэтилена. ВНЕШНИЙ СЛОЙ – экструдированный полупроводящий. ОБМОТКА – слой обмотки полупроводящим полотном. ЭКРАН – медный. ЗАПОЛНЕНИЕ – экструдированное полупроводящее. ЭКСТРУДИРОВАННАЯ ПОДУШКА. БРОНЯ – из круглой стальной оцинкованной проволоки. ОБОЛОЧКА – наружная оболочка: из полиэтилена (АПвЭКП, ПвЭКП), поливинилхлоридного пластиката (АПвЭКВ, ПвЭКВ), ПВХ пластиката пониженной горючести (АПвЭКВнг, ПвЭКВнг) или ПВХ пластиката пониженной пожароопасности (АПвЭКВ-LS, ПвЭКВ-LS).

ПРИМЕНЕНИЕ
Кабели применяются в помещениях, туннелях, каналах, шахтах, сухих грунтах, в местах, где возможны механические воздействия на кабель, в том числе растягивающие усилия.
Кабели марок АПвЭКП, ПвЭКП прокладываются в земле (траншеях) с высокой коррозионной активностью грунта.
Кабели марок АПвЭКВнг, АПвЭКПнг, АПвЭКВ-LS, ПвЭКВнг, ПвЭКПнг, ПвЭКВ-LS прокладываются в пучках.
Кабели марок АПвЭКВ-LS, ПвЭКВ-LS предназначены для прокладки на объектах, где предъявляются требования к пониженному дымогазовыделению (АЭС, метрополитены, крупные промышленные объекты, высотные здания и т.д.)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Сечение токопроводящей жилы: 25 – 300 мм² Уровень частичных разрядов: при U не более 10 пКл Нераспространение горения: кабели АПвЭКВнг, АПвЭКВ-LS, ПвЭКВнг, ПвЭКВ-LS Диапазон рабочих температур: от минус 50 °С до 50 °С. Максимальная допустимая температура жилы:

    -длительно: 90 °С
    -в аварийном режиме: 130 °С
    -в режиме короткого замыкания: 250 °С

Относительная влажность воздуха при температуре до +35°С: 98% Толщина изоляции: 2,5 мм Номинальное напряжение: 3,6/6 кВ Максимально допустимое рабочее напряжение: 7,2 кВ Испытательное напряжение: 12,5 кВ Строительная длина: 300 м Минимальный радиус изгиба при прокладке: 7,5 диаметров кабеля Гарантийный срок эксплуатации: 5 лет Срок службы не менее: 30 лет
