Каб.сил.АПвВнг(А)-LS, ПвБВнг(А)-LS, АПвБВнг(А)-LS на напр.6,10 кВ

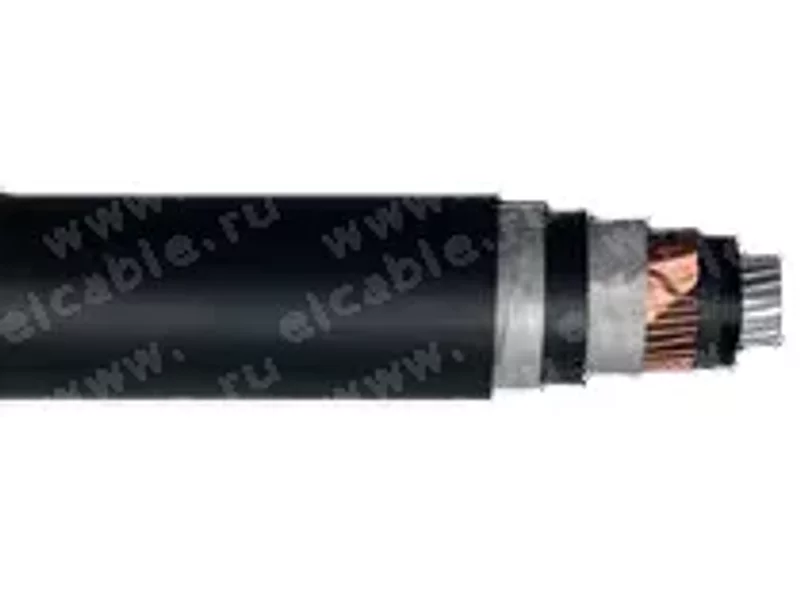

Кабели силовые с изоляцией из сшитого полиэтилена, не распространяющие горение, на напряжение 6 и 10 кВКонструкция:
ПвПнг(А)-HF кабель с одной или тремя медными жилами, с изоляцией из сшитого полиэтилена, в оболочке из полимерной композиции, не содержащей галогенов.
ПвБПнг(А)-HFкабель с  тремя медными жилами, с изоляцией из сшитого полиэтилена, в оболочке из полимерной композиции, не содержащей галогенов, с броней из двух стальных оцинкованных лент под оболочкой.
ПвВнг(А)-LS, АПвВнг(А)-LS кабель с одной или тремя медными или алюминиевыми жилами, с изоляцией из сшитого полиэтилена, в оболочке из поливинилхлоридного пластиката пониженной пожароопасности.
ПвБВнг(А)-LS, АПвБВнг(А)-LS кабель с тремя медными или алюминиевыми жилами, с изоляцией из сшитого полиэтилена, в оболочке из поливинилхлоридного пластиката пониженной пожароопасности, с броней из двух стальных оцинкованных лент под оболочкой.

Конструкция.
1.Токопроводящая жила – алюминиевая или медная, многопроволочная , круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483-77.
2.Экран по жиле - наложен экструзией из электропроводящей сшитой полимерной композиции.
3.Изоляция - из пероксидносшиваемого полиэтилена.
4.Экран по изоляции - наложен экструзией из электропроводящей сшитой полимерной композиции.
5.Комбинированный экран:
5.1. слой из ленты электропроводящей бумаги или электропроводящего нетканого полотна толщиной не менее 0,2 мм.
5.2. повив из медных проволок номинальным диаметром 0,7-2,0 мм, поверх которых спирально наложена медная лента толщиной не менее 0,1 мм  и шириной не менее 8,0 мм или пасьма из медных проволок номинальным диаметром  не менее 0,1 мм.

Одножильные кабели
6. Разделительный слой - из ленты крепированной или кабельной бумаги или стеклоленты толщиной не менее 0,15 мм.
7.Внутренняя оболочка -   из поливинилхлоридного пластиката пониженной пожароопасности (для кабелей исполнения «нг-LS»); из полимерной композиции, не содержащей галогенов (для кабелей исполнения «нг-HF»). 8.Термический барьер (для кабелей исполнения «нг-LS») – из двух стеклолент толщиной не менее 0,2 мм. 9.Оболочка

-из поливинилхлоридного пластиката пониженной пожароопасности (для кабелей исполнения «нг-LS»);
-из полимерной композиции, не содержащей галогенов (для кабелей исполнения «нг-HF»)

Трехжильные кабели
6.Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из поливинилхлоридного пластиката пониженной пожароопасности (для кабелей исполнения «нг-LS»); из полимерной композиции, не содержащей галогенов (для кабелей исполнения «нг-HF»).
7. Межфазное заполнение – для кабелей исполнения «нг-LS» - из поливинилхлоридного пластиката пониженной пожароопасности; для кабелей исполнения «нг-HF» - из полимерной композиции, не содержащей галогенов
8. Внутренняя оболочка (для кабелей марок ПвБВнг(А)-LS, АПвБВнг(А)-LS ПвБПнг(А)-HF) - из поливинилхлоридного пластиката пониженной пожароопасности (для кабелей исполнения «нг-LS»); из полимерной композиции, не содержащей галогенов (для кабелей исполнения «нг-HF»)
9. Броня (для кабелей марок ПвБВнг(А)-LS, АПвБВнг(А)-LS ПвБПнг(А)-HF) – из двух стальных оцинкованных лент номинальной толщиной 0,3 мм, наложенных так, чтобы верхняя лента перекрывала зазоры между кромками нижней ленты
10. Оболочка – из поливинилхлоридного пластиката пониженной пожароопасности (для кабелей исполнения «нг-LS»); из полимерной композиции, не содержащей галогенов (для кабелей исполнения «нг-HF»)

Применение:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6 и 10 кВ номинальной частотой 50 Гц на атомных электростанциях в системах классов 2 и 3 по классификации ОПБ 88/97 (ПНАЭ Г-01-011), а также для общепромышленного применения. Кабели предназначены для эксплуатации во взрывоопасных зонах. Кабели по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют стандарту МЭК 60502-2 и гармонизированному документу HD 620 S1. Кабели марки ПвПнг(А)-HF применяются для стационарной прокладки в кабельных линиях в гермозоне и вне гермозоны АС. Кабели марки ПвБПнг(А)-HF применяются для стационарной прокладки в кабельных линиях вне гермозоны АС при наличии опасности механических повреждений, а также для общепромышленного применения. Кабели марки ПвВнг(А) – LS, АПвВнг(А) – LS применяются для стационарной прокладки кабельных линий, питающих оборудование систем собственных нужд вне гермозоны АС, а также для общепромышленного применения. Кабели марки ПвБВнг(А) – LS, АПвБВнг(А) – LSприменяются для стационарной прокладки кабельных линий, питающих оборудование систем собственных нужд вне гермозоны АС, а также для общепромышленного применения при наличии опасности механических  повреждений при эксплуатации.  Класс пожарной опасности по классификации НПБ 248-97 (с 01.01.2010 ГОСТ Р 53315-2009):

-ПвПнг(А)-HF   - П1.7.1.2 (с 01.01.2010 П1.7.2.2)
-ПвБПнг(А)-HF  - П2.7.1.2 (с 01.01.2010 П1.7.2.2)
-ПвВнг(А) – LS, АПвВнг(А) – LS - П1.7.2.2 (с 01.01.2010 П1.7.2.2.3)
-ПвБВнг(А) – LS, АПвБВнг(А) – LS - П1.7.2.2 (с 01.01.2010 П1.7.2.2.3)

Технические характеристики:
Вид климатического исполнения В, категории размещения 1 и 5 по ГОСТ 15150-69,

Диапазон температур при эксплуатации

-для кабелей исполнения «нг-HF» от - 500 С до + 600 С,-для кабелей исполнения «нг-LS»  от – 500С до + 500С

Относительная влажность воздуха при температуре до + 350С до 98%
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -150С Тяжение кабелей во время прокладки должно осуществляться при помощи кабельного чулка или за токопроводящие жилы при помощи клинового захвата.
Усилия, возникающие во время тяжения кабеля с алюминиевой жилой не должны превышать 30 Н/мм2 сечения жилы и 50 Н/мм2  -для кабелей с медной жилой.
Кабели предназначены для прокладки на трассах без ограничения разности уровней.
Допустимый радиус изгиба:

-для одножильных кабелей при прокладке 15 наружных диаметров (7,5 наружных диаметров с использованием специальных шаблонов) , -для трехжильных – 10 наружных диаметров

Кабели не распространяют горение при групповой прокладке.    Дымообразование при горении и тлении не приводит к снижению светопроницаемости более чем на 50% (для кабелей исполнения «нг-LS»), более чем на 40% (для кабелей исполнения «нг-HF Длительно допустимая температура нагрева жилы кабеля  + 900С Предельно допустимая температура жилы кабеля при коротком замыкании (при продолжительности к.з. не более 5с) + 2500С Предельно допустимая температура медного экрана кабеля при коротком замыкании + 3500С Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля + 4500С  Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы. Строительная длина кабелей оговаривается при заказе Срок службы кабелей не менее 40 лет при соблюдении заказчиком (потребителем) условий транспортирования, хранения, прокладки (монтажа) и эксплуатации. Срок службы исчисляется с даты изготовления кабелей Гарантийный срок эксплуатации 5 лет. Значения показателей коррозионной активности продуктов дымо- и газовыделения при горении и тлении материалов изоляции, внутренней и наружной оболочек соответствуют:

-Для поливинилхлоридного пластиката пониженной пожарной опасности:

Количество выделяемых  газов галогенных кислот в пересчете на НCL, мг/г, не более 140

-Для полимерной композиции, не содержащей галогенов:

Количество выделяемых  газов галогенных кислот в пересчете на НCL, мг/г, не более 5,0 проводимость водного раствора с адсорбированными продуктами дымо-и газовыделения, мкСм/мм, не более 10,0 pH (кислотное число),не менее 4,3

Материалы конструкции кабелей при установленной температуре их хранения  и  эксплуатации не выделяют вредных продуктов в концентрациях опасных для здоровья человека и загрязняющих окружающую среду.

Номинальное сечение токопроводящих жил:

одножильных кабелей 50;70;95;120;150;185;240;300;400;500;630;800
трехжильных кабелей 50;70;95;120;150;185;240

Коды ОКП:
ПвПнг(А) - HF  35 3383 3000
ПвПнг(А) - HF  35 3384 1700
ПвБПнг(А)- HF  35 3383 3100
ПвБПнг(А)- HF  35 3384 1800
ПвВнг(А)- LS   35 3383 3200
ПвВнг(А)- LS   35 3384 1900
ПвБВнг(А)- LS  35 3383 3300
ПвБВнг(А)- LS  35 3384 2000
АПвВнг(А)- LS  35 3783 2200
АПвВнг(А)- LS  35 3784 1700
АПвБВнг(А)- LS 35 3783 2300
АПвБВнг(А)- LS 35 3784 1800

Предлагаем также кабели на напряжение 6кВ марок:
ПвП2г, ПвПу2г, АПвП2г, АПвПу2г, ПвПу, АПвПу,ПвП, АПвП, ПвВ, АПвВ
ПвВнг(А)-LS, АПвВнг(А)-LS, ПвВнг(В)-LS, АПвВнг(В)-LS
ПвБП, АПвБП, ПвБВнг(А)-LS, АПвБВнг(А)-LS, ПвБВнг(В)-LS, АПвБВнг(В)-LS
ПвБПг, АПвБПг, ПвБВ, АПвБВ, ПвПг, ПвПуг, АПвПг, АПвПуг
ПвВнг(А)-ХЛ, АПвВнг(А)-ХЛ, ПвБВнг(А)-ХЛ, АПвБВнг(А)-ХЛ на напряжение 10, 20 и 35кВ :
ПвБВ, АПвБВ, ПвБП, АПвБП
ПвБВнг(А)-LS, АПвБВнг(А)-LS, ПвБВнг(В)-LS, АПвБВнг(В)-LS
ПвБПг, АПвБПг,ПвВ, АПвВ, ПвВнг(А)-LS, АПвВнг(А)-LS
ПвВнг(В)-LS, АПвВнг(В)-LS, ПвП, АПвП
ПвПг, ПвПуг, АПвПг, АПвПуг, ПвП2г, ПвПу2г, АПвП2г, АПвПу2г, ПвПу, АПвПу
ПвВнг(А)-ХЛ, АПвВнг(А)-ХЛ, ПвБВнг(А)-ХЛ, АПвБВнг(А)-ХЛ
