Кабель ААБ2ЛШВ-6

Кабель ААБ2ЛШВ-6.
Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97
Код ОКП: 35 3611 0700, 35 3613 0700, 35 3614 0700

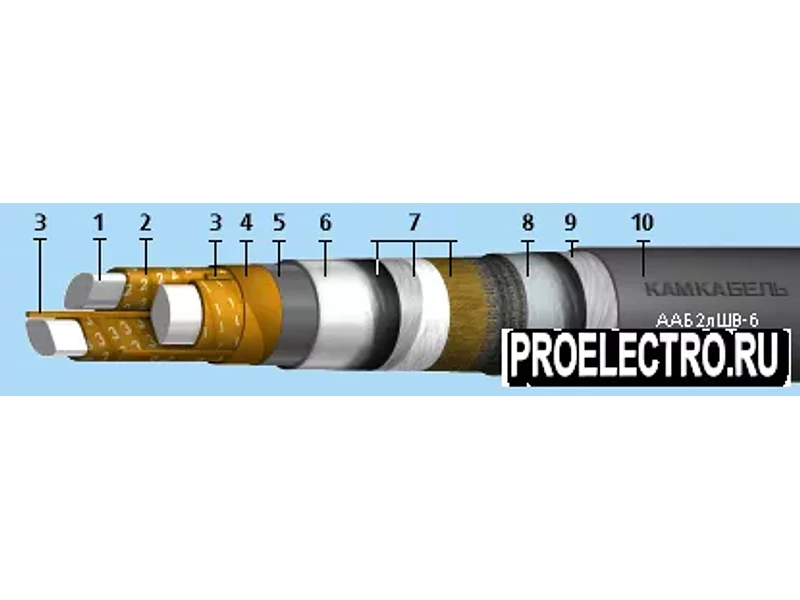

Элементы конструкции:

Алюминиевая токопроводящая жила:

      - однопроволочная (класс 1) сечением 25-240 кв. мм.,
      - многопроволочная (класс 2) сечением 70-240 кв. мм.;

Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом; маркировка жил:

      - цифровая: 1, 2, 3, 4,
      - цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;

Заполнение из бумажных жгутов; Поясная бумажная изоляция, пропитанная вязким изоляционным составом; Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более; Алюминиевая оболочка; Подушка из битума, пленки ПВХ и крепированной бумаги; Броня из стальных лент; Подслой из битума и ПЭТ пленки; Наружный покров ПВХ пластиката.

Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели предназначены для эксплуатации на открытом воздухе, в сырых, частично затапливаемых помещениях со средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах, при наличии опасности механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели могут использоваться в местах подверженных вибрации.
Срок службы кабелей - не менее 30 лет.

Технические характеристики

Влажность воздуха при 35° C [%]: 98 Гарантийный срок эксплуатации [месяц]: 54 Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]: 17 Максимальная рабочая температура жилы при перегрузке [°С]: 90 Максимальная рабочая температура жилы [°С]: 65 Монтаж при температуре, не ниже [°C]: 0 Номинальное переменное напряжение частотой 50 Гц [кВ]: 6 Номинальное постоянное напряжение [кВ]: 15 Радиус изгиба кабелей [наружных диаметров]: 25 Разность уровней, не более [м]: 20 Температура окружающей среды, верхний предел [°C]: +50 Температура окружающей среды, нижний предел [°C]: -50 Электрическое сопротивление изоляции, не менее [МОм*км]: 200
