Кабель АПвБВнг(В)-LS, 6 кВ (трехжильный).
Стандарт: ТУ 16.К71—359—2005, ТУ 16.К180—014—2009
Код ОКП: 35 3783 1300
Элементы конструкции:
- сечением не менее 25 кв. мм для кабелей с сечением жилы 150–240 кв. мм,
- сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм.
Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.
Область применения:
Для групповой прокладки в кабельных сооружениях и производственных помещениях при условии отсутствия опасности механических повреждений.
Допускается прокладка в сухих грунтах.
Кабели марки ПвВнг-LS могут быть использованы для прокладки во взрывоопасных зонах классов В-I, В-Iа.
Кабели марки АПвВнг-LS – во взрывоопасных зонах классов В-Iб, В-Iг, В-II, В-IIа.
Технические характеристики
Стандарт: ТУ 16.К71—359—2005, ТУ 16.К180—014—2009
Код ОКП: 35 3783 1300

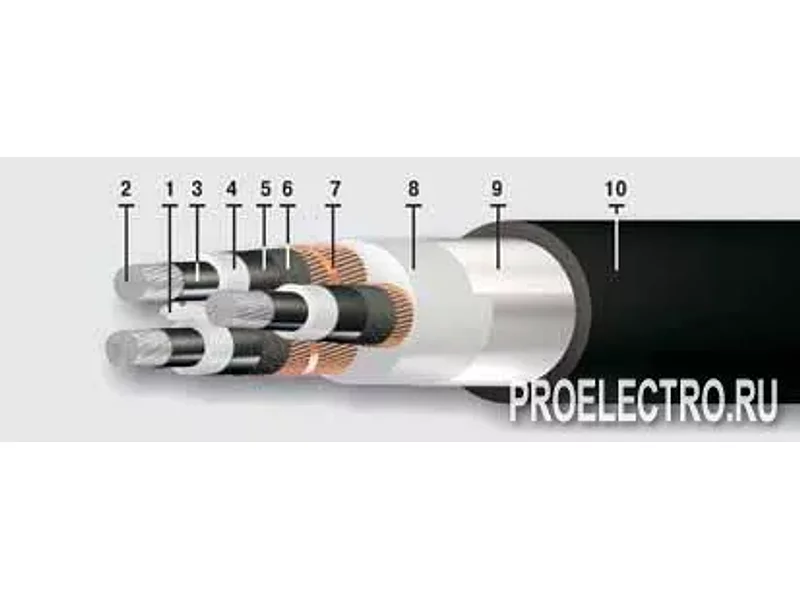

Элементы конструкции:
- Центральное заполнение из ПВХ-жгута пониженной пожарной опасности или медная проволока в центре сердечника кабелей с секторными жилами; Круглая или секторная многопроволочная уплотненная токопроводящая жила из алюминия, сечение: круглая жила – 35–240 кв. мм, секторная жила – 120–240 кв. мм; Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена; Изоляция из сшитого полиэтилена (Пв); Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена; Разделительный слой из электропроводящей ленты; Экран из медных проволок, скрепленных медной лентой (для кабелей с секторными жилами накладывается общий экран поверх трех изолированных жил):
- сечением не менее 25 кв. мм для кабелей с сечением жилы 150–240 кв. мм,
- сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм.
Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.
- Межфазное заполнение из ПВХ-пластиката пониженной пожароопасности; Броня из стальных оцинкованных лент (Б); Оболочка из ПВХ-пластиката пониженной пожароопасности.
Область применения:
Для групповой прокладки в кабельных сооружениях и производственных помещениях при условии отсутствия опасности механических повреждений.
Допускается прокладка в сухих грунтах.
Кабели марки ПвВнг-LS могут быть использованы для прокладки во взрывоопасных зонах классов В-I, В-Iа.
Кабели марки АПвВнг-LS – во взрывоопасных зонах классов В-Iб, В-Iг, В-II, В-IIа.
Технические характеристики
- Гарантийный срок эксплуатации [год]: 5 Допустимый нагрев жил при работе в аварийном режиме [°С]: +130 Максимальная температура жил при коротком замыкании, [°С]: +250 Монтаж без предварительного подогрева при температуре не ниже, [°С]: -20 Номинальное переменное напряжение частотой 50 Гц [кВ]: 6 Рабочая температура жилы [°С]: +90 Радиус изгиба кабелей [наружных диаметров]: 15(7,5) Срок службы кабелей не менее, (год): 30 Эксплуатация при температуре окружающей среды, [°С]: -60/+50
