Кабель АСБ2ЛШВ

Кабель АСБ2ЛШВ.
Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97
Код ОКП: 35 3511 0900, 35 3513 0900, 35 3514 0900

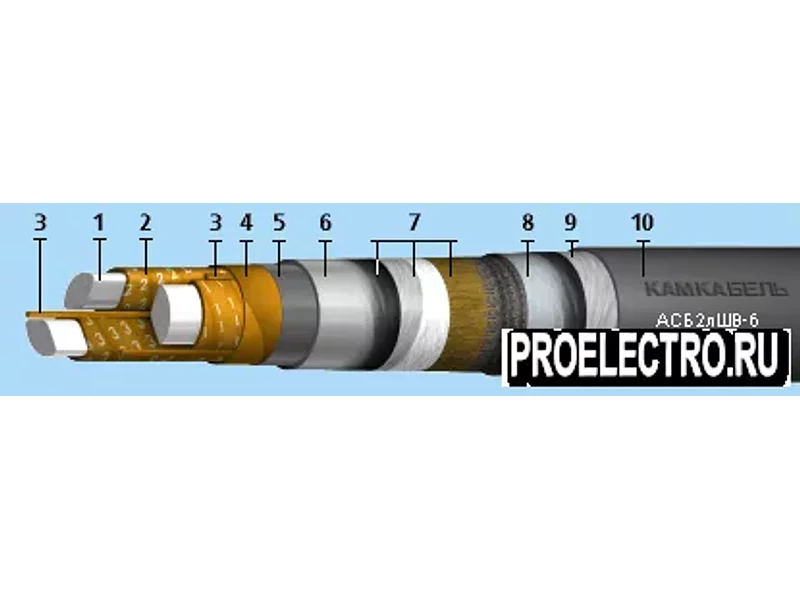

Элементы конструкции

Алюминиевая токопроводящая жила:

      - однопроволочная сечением 25-240 кв.мм - "ож",
      - многопроволочная сечением 70-240 кв.мм;

Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; маркировка жил:

      - цифровая: 1, 2, 3, 4,
      - цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;

Заполнение из бумажных жгутов; Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более; Свинцовая оболочка; Подушка из битума, пленки ПВХ и крепированной бумаги; Броня из стальных лент; Подслой из битума и ПЭТ пленки; Наружный покров из ПВХ пластиката.

Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в земле (траншеях) с высокой коррозионной активностью на трассах с наличием блуждающих, если в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели могут быть использованы для прокладки в сырых помещениях (объемах), частично затапливаемых при наличии среды со средней и высокой коррозионной активностью и при наличии опасности механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).
Срок службы кабелей - не менее 30 лет.

Технические характеристики

Влажность воздуха при 35° C [%]: 98 Гарантийный срок эксплуатации [месяц]: 54 Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]: 4 Максимальная рабочая температура жилы при перегрузке [°С]: 105 Максимальная рабочая температура жилы [°С]: 80 Монтаж при температуре, не ниже [°C]: 0 Номинальное переменное напряжение частотой 50 Гц [кВ]: 1 Номинальное постоянное напряжение [кВ]: 2.5 Радиус изгиба кабелей [наружных диаметров]: 15 Разность уровней, не более [м]: 25 Температура окружающей среды, верхний предел [°C]: +50 Температура окружающей среды, нижний предел [°C]: -50 Электрическое сопротивление изоляции, не менее [МОм*км]: 100
