Кабель АСБЭ-110

Кабель АСБЭ-110.
Стандарт: ТУ 16-705.421-86
Код ОКП: 35 3517 2000, 35 3517 2400

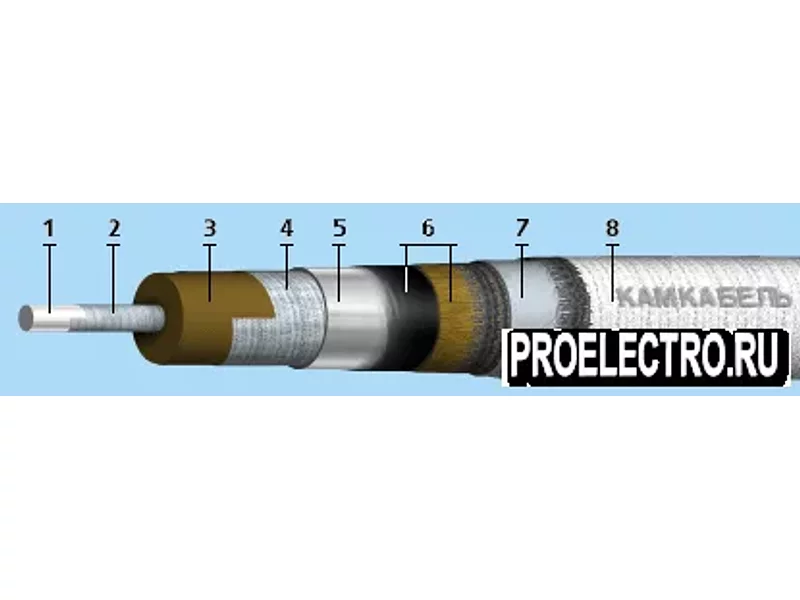

Элементы конструкции:

Алюминиевая однопроволочная токопроводящая жила сечением 50 кв.мм; Экран из кашированной фольги; Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом; Экран из кашированной фольги; Свинцовая оболочка; Подушка из битума и крепированной бумаги; Броня из стальных лент; Наружный покров из стеклянной пряжи и мела.

Область применения:
Кабель предназначен для передачи электрической энергии к электрофильтрам при выпрямленном напряжении 110 кВ.
Кабель предназначен для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабель предназначен для прокладки в земле (траншеях), если кабель не подвергается растягивающим усилиям в процессе эксплуатации.
Минимальная наработка кабеля - не менее 100000 часов. Срок службы кабелей - не менее 25 лет.

Технические характеристики

Влажность воздуха при 35° C [%]: 98 Выпрямленное напряжение [кВ]: 110 Гарантийный срок эксплуатации [месяц]: 54 Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]: 88 Монтаж при температуре, не ниже [°C]: 0 Радиус изгиба кабелей [наружных диаметров]: 25 Разность уровней, не более [м]: 40 Строительная длина, не менее [м]: 100 Температура окружающей среды, верхний предел [°C]: +50 Температура окружающей среды, нижний предел [°C]: -50 Электрическое сопротивление изоляции, не менее [МОм*км]: 200
