Кабель АВББШНГ

Кабель АВББШНГ.
Стандарт: ТУ 16.01-37-2003, ТУ 16.К09-134-2003
Код ОКП: 35 3771 0900

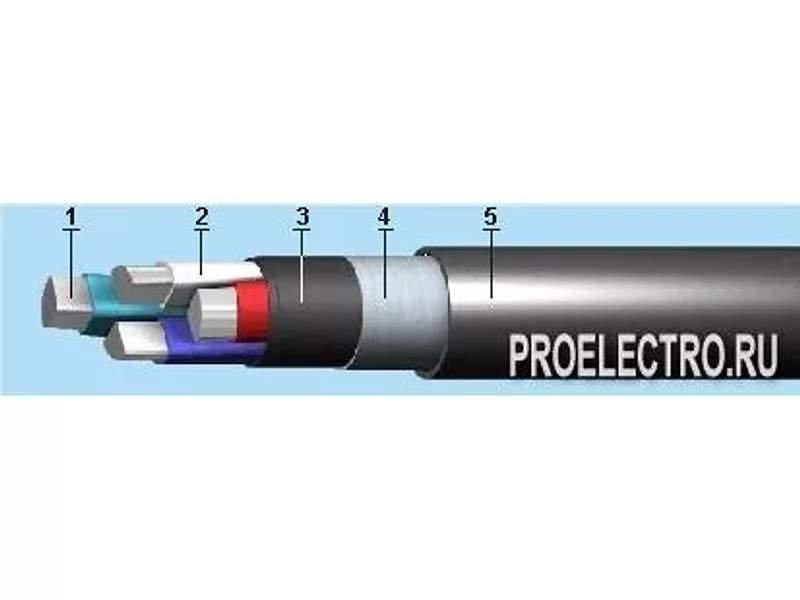

Элементы конструкции:

Алюминиевая токопроводящая жила:

      - однопроволочная (класс 1) сечением 2,5-240 кв.мм-”ож”,
      - многопроволочная (класс 2) сечением 70-625 кв.мм;

Изоляция из ПВХ пластиката, маркировка жил:

      - цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
      - цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;

Поясная изоляция из ПВХ лент; Броня из стальных оцинкованных лент; Шланг из ПВХ пластиката пониженной горючести.

Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабели применяются для прокладки:

На открытом воздухе; В помещениях (объёмах) с повышенной влажностью; В сооружениях метрополитенов; В трубах и в земле (траншеях) на отдельных участках кабельной трассы при условии дополнительной защиты от механических повреждений; В пожароопасных помещениях; Во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа; При отсутствии растягивающих усилий в процессе эксплуатации.

Кабели предназначены для наклонных и горизонтальных трасс.  Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А и В). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы. Допускается перегрузка 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.
Срок службы кабелей - 30 лет.

Технические характеристики

Влажность воздуха при 35° C [%]: 98 Гарантийный срок эксплуатации [месяц]: 60 Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]: 3.5 Максимальная рабочая температура жилы [°С]: 70 Максимальное переменное напряжение частоты 50 Гц [кВ]: 1.2 Монтаж при температуре, не ниже [°C]: -15 Номинальное переменное напряжение частотой 50 Гц [кВ]: 1 Радиус изгиба кабелей [наружных диаметров]: 15 Сопротивление изоляции при температуре +70° С, не менее [МОм х км]: 0.005 Температура окружающей среды, верхний предел [°C]: +50 Температура окружающей среды, нижний предел [°C]: -50 Температура токопроводящих жил при коротком замыкании [°С]: 160
