Кабель ЦААБНЛГ

Кабель ЦААБНЛГ.
Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16. К09-143-2004
Код ОКП: 35 3641 0100, 35 3643 0100, 35 3644 0100, 35 3663 4800, 35 3664 4800

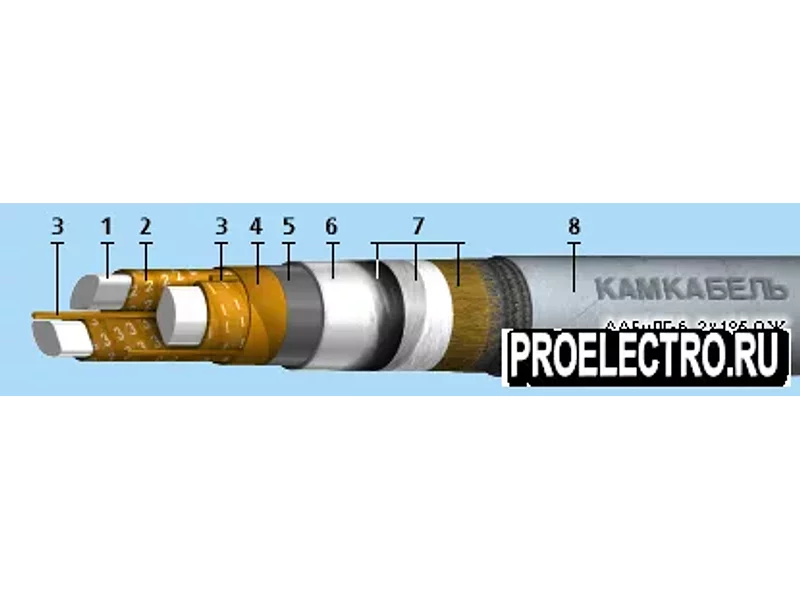

Элементы конструкции

Алюминиевая токопроводящая жила:

      - однопроволочная (класс 1) сечением 25-240 кв. мм. - "ож",
      - многопроволочная (класс 2) сечением 70-240 кв. мм.;

Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; маркировка жил:

      - цифровая: 1, 2, 3, 4,
      - цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;

Заполнение из бумажных жгутов; Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более; Алюминиевая оболочка; Подушка из битума, пленок ПЭТ и ПВХ,  стеклянной пряжи из штапелированного волокна; Броня из стальных оцинкованных лент.

Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах и по мостам, при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-IIа. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категория А). Кабели с нестекающим изоляционным пропиточным составом (ЦААБнлГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.
Срок службы кабелей - не менее 30 лет.

Технические характеристики

Влажность воздуха при 35° C [%]: 98 Гарантийный срок эксплуатации [месяц]: 54 Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]: 25 Максимальная рабочая температура жилы при перегрузке [°С]: 90 Максимальная рабочая температура жилы [°С]: 70 Монтаж при температуре, не ниже [°C]: 0 Номинальное переменное напряжение частотой 50 Гц [кВ]: 10 Номинальное постоянное напряжение [кВ]: 25 Радиус изгиба кабелей [наружных диаметров]: 25 Разность уровней, не более [м]: 15 Температура окружающей среды, верхний предел [°C]: +50 Температура окружающей среды, нижний предел [°C]: -50 Электрическое сопротивление изоляции, не менее [МОм*км]: 200
