Кабель КНРЭ

Кабель КНРЭ.
Стандарт: ГОСТ 7866.1-76
Код ОКП: 35 8663 0200, 35 8663 0600

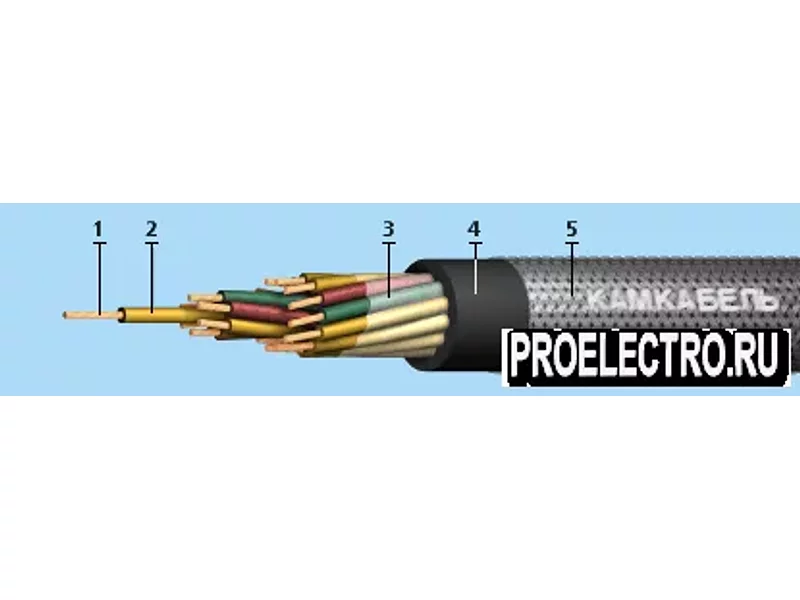

Элементы конструкции:

Токопроводящая жила скрученная из медных проволок или медных луженых проволок:

      - для сечений от 1,0 кв.мм до 4,00 кв.мм – класс 3,
      - для сечений от 6,0 кв.мм до 120 кв.мм – класс 2;

Изоляция из резины на основе натурального и бутадиенового каучуков, маркировка жил:

      - цветовая - счётная пара;

Обмотка из полиэтилентерефталатной плёнки; Оболочка из резины на основе полихлоропрена; Экран из луженых медных проволок.

Область применения:
Судовые кабели предназначены для эксплуатации на судах морского флота неограниченного района плавания, речного флота, береговых и береговых и плавучих сооружениях.
Кабели предназначены для эксплуатации при переменном напряжении до 690 В частотой до 400 Гц или постоянном напряжении 1200 В и передачи электрических сигналов управления малой мощности переменного напряжения до 400 В частотой до 1200 Гц или 500 В постоянного напряжения.
Кабели применяются в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений. Кабели применяются для неподвижной прокладки внутри помещений и открытой палубе, при условии защиты от прямого воздействия солнечной радиации. Кабели устойчивы к воздействию радиального гидростатического давления до 1,96 МПа (20 кгс/кв.см). Кабели устойчивы к воздействию вибрационных нагрузок и одиночных ударных нагрузок. Кабели стойки к воздействию морской воды, а также периодическому воздействию смазочных масел (суммарное время воздействия – 300 часов), дизельного топлива (суммарное время воздействия – 100 часов) и солнечной радиации (суммарное время воздействия – 240 часов). Кабели не распространяют горение при одиночной прокладке.
Наработка кабелей - 100000 часов при температуре токопроводящей жилы +55°С и 50000 часов при +65°С. Минимальный срок службы – 25 лет. Гарантийный срок службы – 5 лет.

Технические характеристики

Влажность воздуха при 35° C [%]: 100 Длительно допустимая температура на жиле, не более [°C]: 65 Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В]: 2500 Количество циклов короткого замыкания, не более: 10 Монтаж при температуре, не ниже [°C]: -15 Рабочее переменное напряжение частотой до 400 Гц [В]: 690 Рабочее постоянное напряжение [В]: 1200 Радиус изгиба кабелей [наружных диаметров]: 5 Строительная длина, не менее [м]: 125 Температура окружающей среды, верхний предел [°C]: +45 Температура окружающей среды, нижний предел [°C]: -40 Электрическое сопротивление изоляции, не менее [МОм*км]: 100
