Кабель КПГСН

Кабель КПГСН.
Стандарт: ТУ 16.К73.05-93
Код ОКП: 35 4400

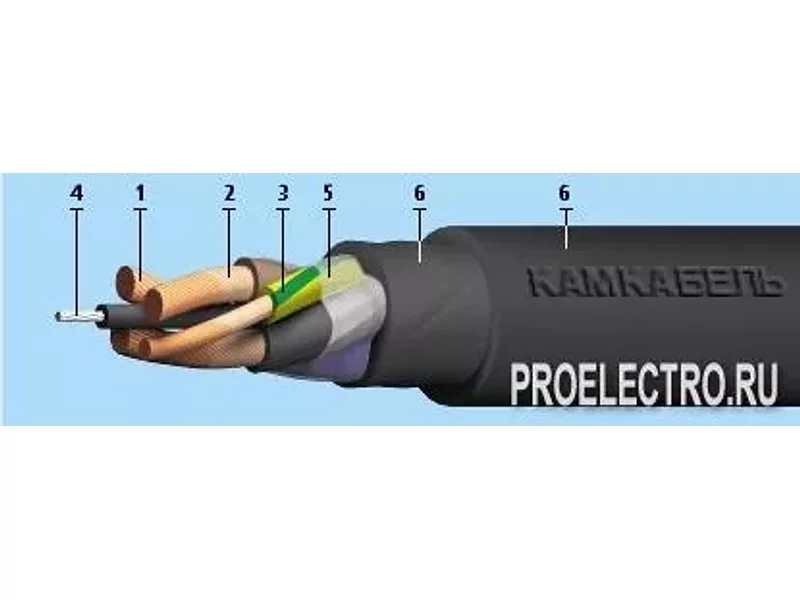

Элементы конструкции:

Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5); Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э; Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучуков, маркировка жил:

      - цифровая: 1, 2, 3, 4,5, жила заземления - 0,
      - цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая;

Сердечник из полиэфирных нитей в оболочке из резины. Допускается четырехжильные кабели с номинальным сечением основных жил до 16 мм2 скручивать без сердечника; Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э; Оболочка из маслостойкой резины не распространяющей горение типа РШН-1 на основе полихлоропрена.

Область применения:
Силовые кабели повышенной гибкости предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В.
Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом в закрытых помещениях с естественной вентиляцией при отсутствии воздействия атмосферных осадков и солнечного излучения, а также в помещениях с повышенной влажностью воздуха (в том числе шахтах, подвалах, судовых и корабельных помещениях), в которых возможно длительное наличие или частая конденсация влаги на стенах и потолке.
Устойчивы к воздействию смазочных масел, а также дезинфицирующих и агрессивных веществ, употребляемых в сельском хозяйстве. Не распространяют горение. Срок  службы – 2,5 года.

Технические характеристики

Гарантийный срок эксплуатации [месяц]: 6 Длительно допустимая температура на жиле, не более [°C]: 75 Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]: 2.5 Номинальное переменное напряжение частотой 50 Гц [кВ]: 0.66 Номинальное постоянное напряжение [кВ]: 1 Радиус изгиба кабелей [наружных диаметров]: 5 Раздавливающее усилие для кабелей с сечением основных жил от 16 кв.мм и более, не менее [кН]: 8 Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н]: 19.6 Температура окружающей среды, верхний предел [°C]: +50 Температура окружающей среды, нижний предел [°C]: -30 Электрическое сопротивление изоляции, не менее [МОм*км]: 50
