Кабель НРГ

Кабель НРГ.
Стандарт: ГОСТ 433-73
Код ОКП: 35 21, 35 2200

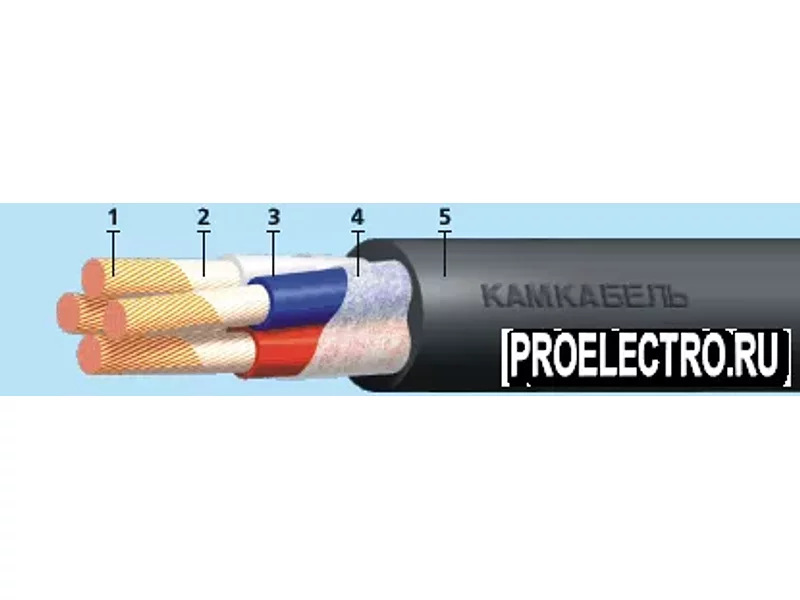

Элементы конструкции:

Медная многопроволочная токопроводящая жила (класс 2) сечением 1,0-240 кв.мм; Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением 6 кв.мм и свыше; Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука, маркировка жил:

      - цифровая: 1, 2, 3, 4, жила заземления - 0, нулевая жила - без цифрового обозначения,
      - цветовая: 1 - белая или жёлтая,  2 - синяя или зелёная, 3 - красная или малиновая,  4 - коричневая или чёрная, жила заземления - зелёно-жёлтая, нулевая жила - любого цвета;

Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э; Оболочка из резины типа РШН-2.

Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.
Кабели применяются для прокладки в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, часто затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийной активностью. Кабели применяются для прокладки на специальных кабельных эстакадах и по мостам. Кабели устойчивы к воздействию масла. Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С, суммарное время воздействия температуры 200°C при повторных коротких замыканиях не должно превышать 10 минут.
Срок службы кабелей - 30 лет.

Технические характеристики

Влажность воздуха при 35° C [%]: 98 Гарантийный срок эксплуатации [месяц]: 36 Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]: 3.0 Максимальная рабочая температура жилы [°С]: 70 Монтаж при температуре, не ниже [°C]: -15 Номинальное переменное напряжение частотой 50 Гц [кВ]: 0.66 Номинальное постоянное напряжение [кВ]: 1.0 Радиус изгиба многожильных кабелей, не менее [наружных диаметров]: 7.5 Радиус изгиба одножильных кабелей, не менее [наружных диаметров]: 10 Строительная длина, не менее [м]: 125 Температура окружающей среды, верхний предел [°C]: +50 Температура окружающей среды, нижний предел [°C]: -50 Температура токопроводящих жил при коротком замыкании [°С]: 200 Электрическое сопротивление изоляции, не менее [МОм*км]: 50
