Кабель ОСБГ

Кабель ОСБГ.
Стандарт: ГОСТ 18410-73
Код ОКП: 35 3115 1900, 35 3116 1900, 35 3115 2700, 35 3116 2700, 35 3136 4600, 35 3136 4900

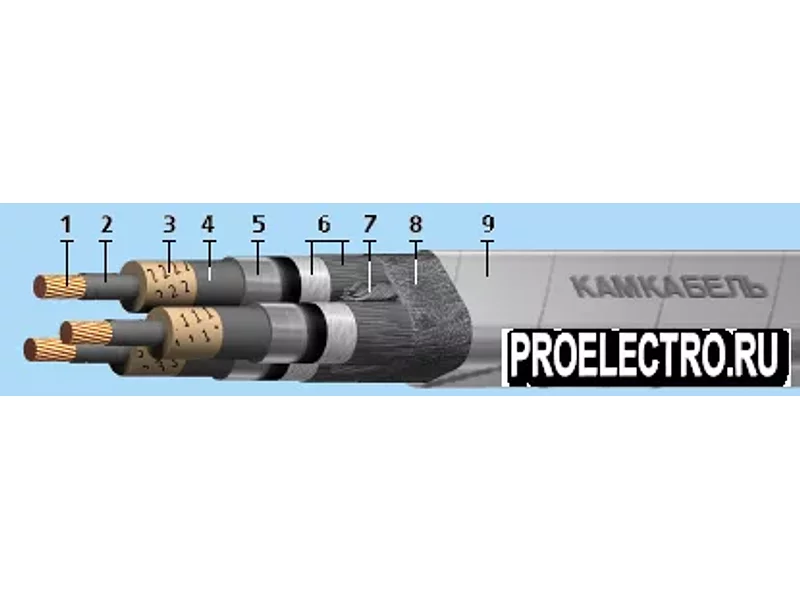

Элементы конструкции:

Медная токопроводящая жила: многопроволочная сечением 25-400 кв.мм; Экран из электропроводящей бумаги; Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом, цифровая маркировка жил: 1, 2, 3; Экран из электропроводящей бумаги; Свинцовая оболочка; Защитный слой из крепированой бумаги и полиэтилентерефталатной пленки; Заполнение из кабельной пряжи; Подушка из кабельной пряжи; Броня из стальных лент.

Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки во взрывоопасных зонах В-Iг и В-II, если отсутствует опасность механических повреждений в ходе эксплуатации; во взрывоопасных зонах В-Iб и В-IIа, если существует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦОСБГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.
Срок службы кабелей - не менее 30 лет.

Технические характеристики

Влажность воздуха при 35° C [%]: 98 Гарантийный срок эксплуатации [месяц]: 54 Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]: 50 Максимальная рабочая температура жилы [°С]: 65 Монтаж при температуре, не ниже [°C]: 0 Номинальное переменное напряжение частотой 50 Гц [кВ]: 20 Номинальное постоянное напряжение [кВ]: 50 Радиус изгиба кабелей [наружных диаметров]: 15 Разность уровней, не более [м]: 15 Строительная длина, не менее [м]: 250 Температура окружающей среды, верхний предел [°C]: +50 Температура окружающей среды, нижний предел [°C]: -50 Электрическое сопротивление изоляции, не менее [МОм*км]: 200
