Кабель ПвП, 35 кВ

Кабель ПвП, 35 кВ.
Стандарт: ТУ 16.К71—335—2004, ТУ 16.К180—014—2009
Код ОКП: 35 3386 0100

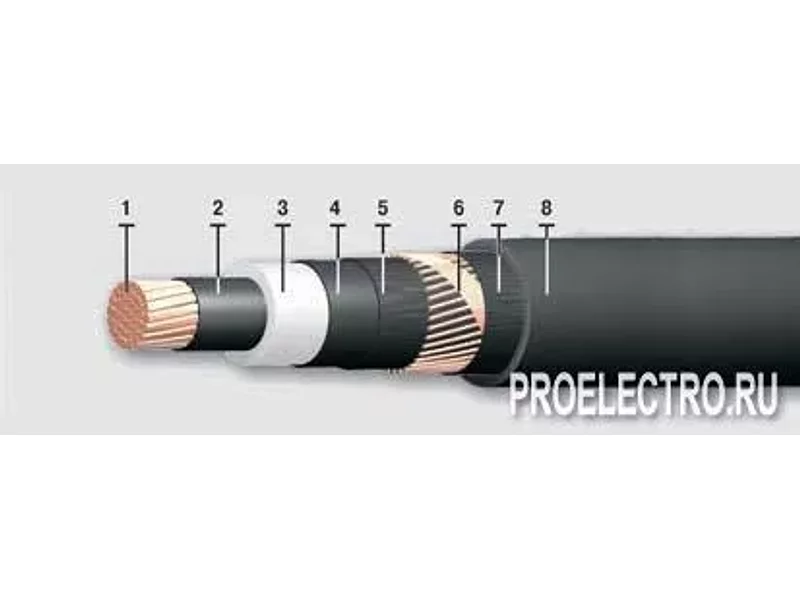

Элементы конструкции:

Круглая многопроволочная уплотненная токопроводящая жила из меди, сечение – 50–1000 кв. мм; Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена; Изоляция из сшитого полиэтилена (Пв); Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена; Разделительный слой из ленты электропроводящей крепированной бумаги; Экран из медных проволок, скрепленных медной лентой:

       - сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,
       - сечением не менее 25 кв. мм для кабелей с сечением жилы 150–300 кв. мм,
       - сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм,
Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.

Разделительный слой из двух лент крепированной бумаги, или прорезиненной ткани, или полимерной ленты; Оболочка из полиэтилена (П).

Область применения:
Кабели применяются для стационарной прокладки в кабельных сооружениях и производственных помещениях.

Технические характеристики

Гарантийный срок эксплуатации [год]: 5 Допустимый нагрев жил при работе в аварийном режиме [°С]: +130 Максимальная температура жил при коротком замыкании, [°С]: +250 Монтаж без предварительного подогрева при температуре не ниже, [°С]: -20 Номинальное переменное напряжение частотой 50 Гц [кВ]: 35 Рабочая температура жилы [°С]: +90 Радиус изгиба кабелей [наружных диаметров]: 15(7,5) Срок службы кабелей не менее, (год): 30 Эксплуатация при температуре окружающей среды, [°С]: -60/+50
