Кабель ПВП2Г

Кабель ПВП2Г.
Стандарт: ТУ 16-705-495-2006
Код ОКП: 35 3000

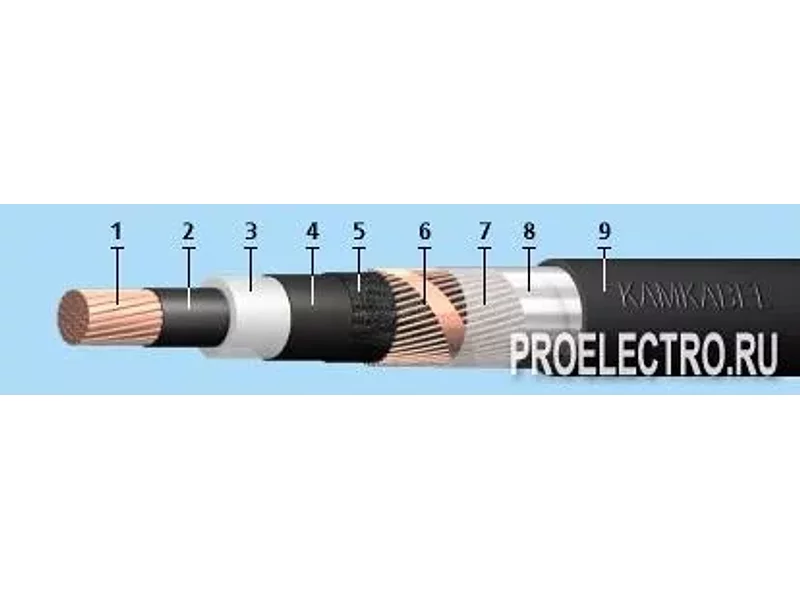

Элементы конструкции:

Круглая многопроволочная уплотнённая токопроводящая жила из меди, сечением от 185 до 1600 кв.мм.; Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена; Изоляция из сшитого полиэтилена (Пв); Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена; Разделительный слой из электропроводящей водоблокирующей ленты (Г); Экран из медных проволок, скреплённых медной лентой; Разделительный слой из водоблокирующей ленты; Слой из алюмополимерной ленты (2Г); Оболочка из полиэтилена (П);

Примечание:  Сечение экрана выбирается в зависимости от токов короткого замыкания. Возможно изготовление кабеля с увеличенным сечением экрана.

Область применения:
Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод. Кабели герметизированы от проникновения влаги, что позволяет эксплуатировать кабели в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях, а также, по согласованию с предприятием изготовителем, в несудоходных водоёмах и в судоходных - при соблюдении мер, исключающих механические повреждения кабеля.
Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней.
Срок службы кабелей - 30 лет.

Технические характеристики

Допустимый нагрев жил при работе в аварийном режиме [°С]: 130 Монтаж при температуре, не ниже [°C]: -20 Номинальное переменное напряжение частотой 50 Гц [кВ]: 110 Рабочая температура жилы [°С]: 90 Радиус изгиба кабелей [наружных диаметров]: 15 Температура окружающей среды, верхний предел [°C]: +50 Температура окружающей среды, нижний предел [°C]: -60 Температура токопроводящих жил при коротком замыкании [°С]: 250
