Кабель ПвПГнг-FRHF-1

Кабель ПвПГнг-FRHF-1.
Стандарт: ТУ 16 К71-339-2004
Код ОКП: 35 3381 5300

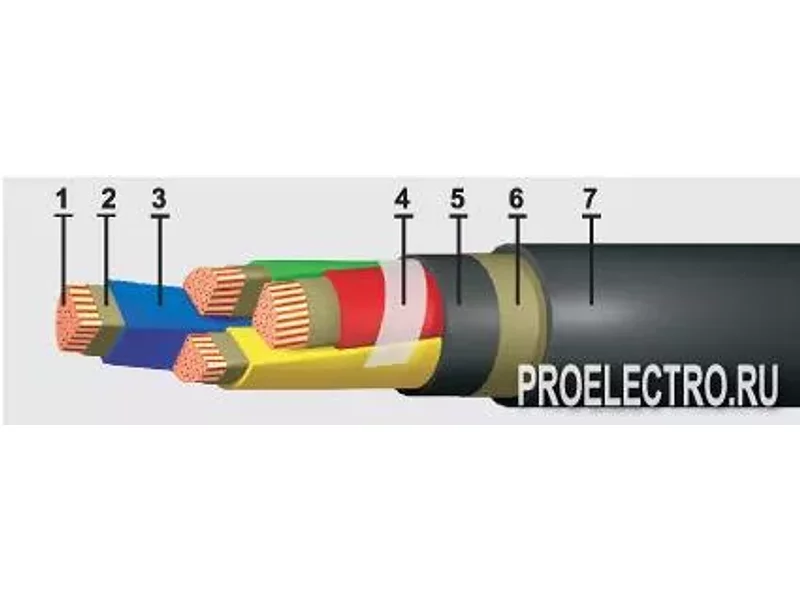

Элементы конструкции:

Токопроводящая жила, скрученная из медных проволок (класс 1, 2); Термический барьер поверх медной жилы из слюдосодержащей ленты; Изоляция из сшитого полиэтилена; Скрепляющая лента; Внутренняя оболочка; Обмотка лентой из негорючего материала; Оболочка из полимерных композиций, не содержащих галогенов.

Область применения:
Кабели огнестойкие силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.
Кабели изготовляются для общепромышленного применения и применения на атомных станциях (АС) в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).
Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Преимущественно применяются для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации.

Технические характеристики

Влажность воздуха при 35° C [%]: 98 Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]: 3,5 Максимальная рабочая температура жилы [°С]: 130 Максимальное переменное напряжение частоты 50 Гц [кВ]: 1,2 Монтаж при температуре, не ниже [°C]: -15 Номинальное переменное напряжение частотой 50 Гц [кВ]: 1 Радиус изгиба кабелей [наружных диаметров]: 10 Радиус изгиба многожильных кабелей, не менее [наружных диаметров]: 7,5 Сопротивление изоляции при температуре +90° С, не менее [МОм х км]: 0,005 Температура окружающей среды, верхний предел [°C]: +50 Температура окружающей среды, нижний предел [°C]: -50 Температура токопроводящих жил при коротком замыкании [°С]: 250
