Кабель ПВВНГ

Кабель ПВВНГ.
Стандарт: ТУ 16-705-495-2006
Код ОКП: 35 3000

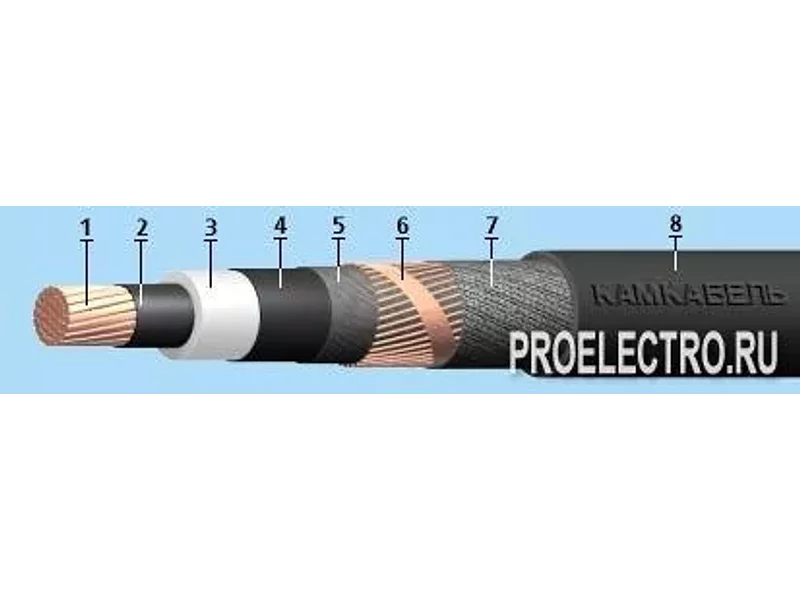

Элементы конструкции:

Круглая многопроволочная уплотнённая токопроводящая жила из меди, сечением от 185 до 1600 кв.мм.; Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена; Изоляция из сшитого полиэтилена (Пв); Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена; Электропроводящий разделительный слой; Экран из медных проволок, скреплённых медной лентой; Разделительный слой из прорезиненной ткани или полимерной ленты, для кабелей категории "А" пожарной безопасности накладывается дополнительный слой из слюдосодержащей ленты; Оболочка из ПВХ пластиката.

Область применения:
Кабели применяются для стационарной прокладки в кабельных сооружениях и производственных помещениях. Допускается прокладка в сухих грунтах.
Кабели марки ПвВнг могут быть использованы для прокладки во взрывоопасных зонах классов В-I, B-Iа. Кабели прокладываются на трассах без ограничения разности уровней. Кабели не распространяют горение при прокладке в пучках (ГОСТ 12176-89, раздел 3, категория В).
Срок службы кабелей - 30 лет.

Технические характеристики

Допустимый нагрев жил при работе в аварийном режиме [°С]: 130 Монтаж при температуре, не ниже [°C]: -15 Номинальное переменное напряжение частотой 50 Гц [кВ]: 110 Рабочая температура жилы [°С]: 90 Радиус изгиба кабелей [наружных диаметров]: 15 Температура окружающей среды, верхний предел [°C]: +50 Температура окружающей среды, нижний предел [°C]: -40 Температура токопроводящих жил при коротком замыкании [°С]: 250
