Кабель СБ

Кабель СБ.
Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004
Код ОКП: 35 3111 0600, 35 3113 0600, 35 3114 0600, 35 3111 2000, 35 3113 2000, 35 3114 2000, 35 3133 3700, 35 3134 3700, 35 3133 4500, 35 3134 4500

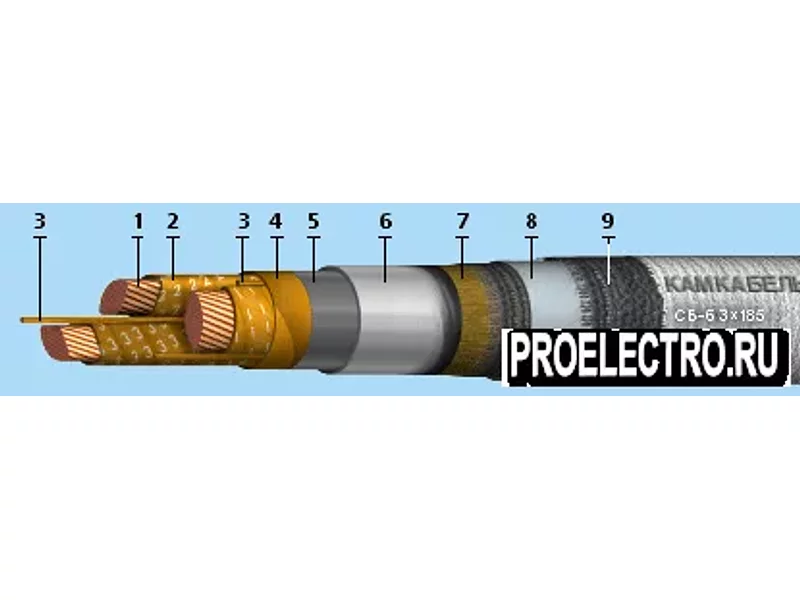

Элементы конструкции:

 Медная токопроводящая жила:

      - однопроволочная сечением 25-50 кв.мм - "ож",
      - многопроволочная  сечением 25-800 кв.мм;

Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; маркировка жил:

      - цифровая: 1, 2, 3, 4,
      - цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;

Заполнение из бумажных жгутов; Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более; Свинцовая оболочка; Подушка из битума и крепированной бумаги; Броня из стальных лент; Наружный покров из волокнистых материалов.

Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой коррозионной активностью на трассах с наличием или отсутствием блуждающих токов и в земле (траншеях) со средней коррозионной активностью на трассах с отсутствием блуждающих токов, если в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦСБ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.
Срок службы кабелей - не менее 30 лет.

Технические характеристики

Влажность воздуха при 35° C [%]: 98 Гарантийный срок эксплуатации [месяц]: 54 Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]: 4 Максимальная рабочая температура жилы при перегрузке [°С]: 105 Максимальная рабочая температура жилы [°С]: 80 Монтаж при температуре, не ниже [°C]: 0 Номинальное переменное напряжение частотой 50 Гц [кВ]: 1 Номинальное постоянное напряжение [кВ]: 2.5 Радиус изгиба многожильных кабелей, не менее [наружных диаметров]: 15 Радиус изгиба одножильных кабелей, не менее [наружных диаметров]: 25 Разность уровней, не более [м]: 25 Температура окружающей среды, верхний предел [°C]: +50 Температура окружающей среды, нижний предел [°C]: -50 Электрическое сопротивление изоляции, не менее [МОм*км]: 100
