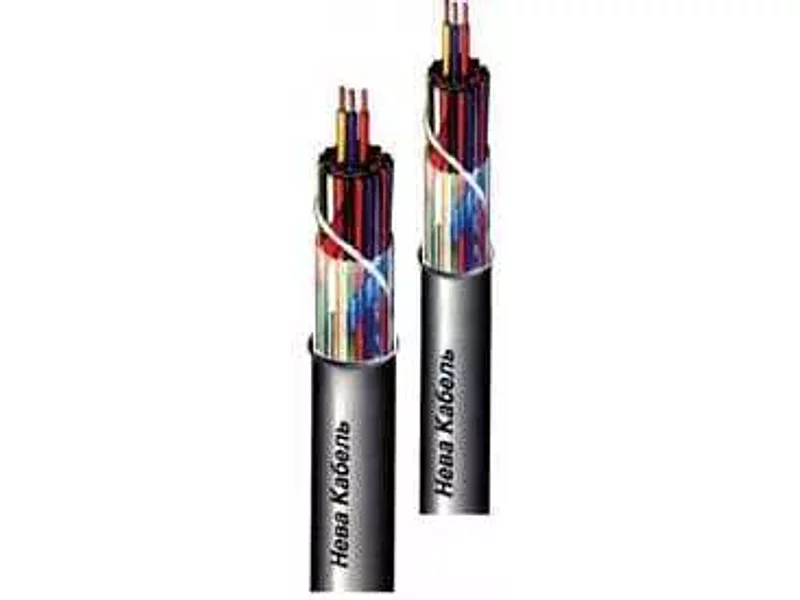

Кабель сигнально-блокировочный СБЗПу

Кабель сигнально-блокировочный
для электрических установок сигнализации, централизации и блокировки
при эксплуатации в условиях повышенной влажности

Число пар: от 3 до 30
Число жил: от 3 до 61
Диаметр жилы: 0.9

Кабель изготавливается в соответствии с ГОСТ №Р 51312-99 и предназначен для эксплуатации в электрических установках сигнализации, централизации и блокировки. Выдан сертификат соответствия №РОСС RU.0001.11ME80.

· Конструкция кабеля
· Электрические параметры
· Система расцветки жил

Конструкция кабеля:

Жила: отожженая медная проволока. Изоляция: специальный сплошной полиэтилен. Группа: скрученные изолированные жилы или пары Скрутка: элементарные пучки от 3х0.9 до 12х0.9 и от 3х2х0.9 до 12х2х0.9. Скруткой пучков образуется сердечник. Гидрофобный компаунд:междужильное пространство заполняется гидрофобным компаундом, обеспечивающим продольную герметизацию сердечника. Поясная изоляция: изоляционные полиэтилтерефталатные ленты. Оболочка: светостабилизированный стойкий к климатическим воздействиям полиэтилен.

Электрические параметры кабеля, при +20° С
Электрическое сопротивление постоянному току: 28.8 Ом на 1 км
Емкость:

  -пар кабелей парной скрутки 100

  -жил кабелей с одиночными жилами 150

Сопротивление изоляции, пересчитанное на 1 км длины кабеля: не менее 4000 МОм
