Кабель ВБВ

Кабель ВБВ.
Стандарт: ТУ 16-К09.024-89
Код ОКП: 35 3371 3900

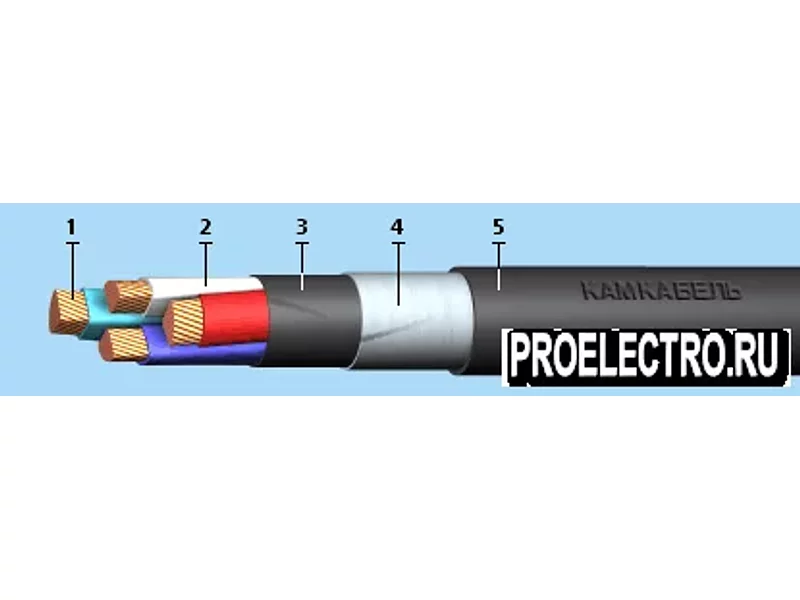

Элементы конструкции:

Медная токопроводящая жила:

    - однопроволочная (класс 1) сечением 1,5-50 кв.мм-”ож”,
    - многопроволочная (класс 2) сечением 50-240 кв.мм;

Изоляция из ПВХ пластиката, маркировка жил:

    - цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
    - цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;

Поясная изоляция из ПВХ лент; Броня из двух стальных или стальных оцинкованных лент; Шланг из ПВХ пластиката.

Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц.
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабели применяются для прокладки:

в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям; в воздухе при наличии опасности механических повреждений в ходе эксплуатации; для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью; для прокладки в пожароопасных помещениях; для прокладки во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс.  Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
Срок службы кабелей - 30 лет.

При сечении основных жил  6,0-16 кв.мм., строительная длина составляет не менее 450 м. При сечении основных жил 25-70 кв.мм., строительная длина составляет не менее 500 м. При сечении основных жил 95 кв.мм. и выше, строительная длина составляет не менее 300 м.

Технические характеристики

Влажность воздуха при 35° C [%]: 98 Гарантийный срок эксплуатации [месяц]: 60 Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]: 3.5 Максимальная рабочая температура жилы [°С]: 70 Максимальное переменное напряжение частоты 50 Гц [кВ]: 1.2 Монтаж при температуре, не ниже [°C]: -15 Номинальное переменное напряжение частотой 50 Гц [кВ]: 1 Радиус изгиба кабелей [наружных диаметров]: 7.5 Сопротивление изоляции при температуре +70° С, не менее [МОм х км]: 0.005 Температура окружающей среды, верхний предел [°C]: +50 Температура окружающей среды, нижний предел [°C]: -50 Температура токопроводящих жил при коротком замыкании [°С]: 160
