Кабели силовые бронированые в бумажной изоляции ААГ

Кабель ААГ силовой для стационарной прокладки на напряжение до 35 кВ, с бумажной изоляцией
ГОСТ 18410-73 Кабель ААГ силовой для передачи и распределения электроэнергии в стационарных установках электрических сетей на номинальное напряжение переменного тока 1, 6, 10, 20 и 35 кВ частотой 50 Гц

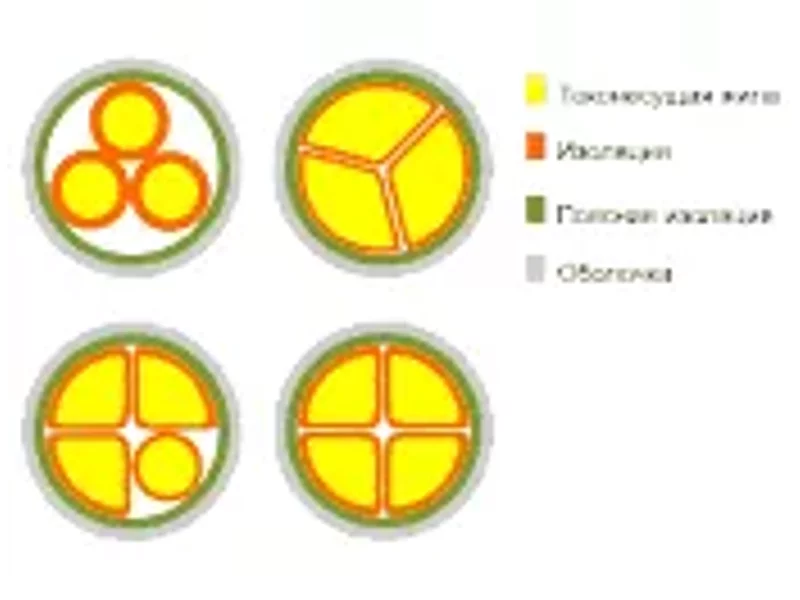

Жила - мягкая алюминиевая проволока; жилы сечением до 16 мм2 выполняются круглыми, сечением от 25 мм2 до 240 мм2 - секторными; жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила - круглой; жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления.

Изоляция - бумага, пропитанная вязким составом.

Поясная изоляция - бумага, пропитана вязким составом.

Оболочка - выпрессованная алюминиевая трубка.

Назначение: для передачи и распределения электроэнергии в стационарных установках электрических сетей на номинальное напряжение переменного тока 1, 6, 10, 20 и 35 кВ частотой 50 Гц; кабели также могут быть использованы в электрических сетях постоянного тока.

Максимально допустимая температура нагрева жил при перегрузке - кабель ААГ силовой:

для кабелей ААГ напряжением 1 и 6 кВ - 105 °С; для кабелей ААГ напряжением 10 кВ - 90 °С;

Максимально допустимая температура нагрева жил при токах короткого замыкания - кабель ААГ силовой:

для кабелей ААГ напряжением 1 кВ - 250 °С; для кабелей ААГ напряжением 6 и 10 кВ - 200 °С; для кабелей ААГ напряжением 20 и 35 кВ - 130 °С; температура прокладки не ниже 0 °С;

Условия эксплуатации и монтажа - кабель ААГ силовой:

прокладка: в сухих помещениях (туннелях), каналах, коллекторах, производственных помещениях, в т.ч. пожароопасных; кабели ААГ без применения специальных устройств (например, стопорных муфт) могут прокладываться на трассах с разностью уровней между высшей и низшей точками расположения кабеля, м: номинальным напряжением 1 кВ - 25; номинальным напряжением 6 кВ - 20; номинальным напряжением 10, 20, 35 кВ - 15; рабочая температура от -50 до +50 °С; длительно допустимая температура нагрева жил:

для кабелей ААГ напряжением 1 и 6 кВ - 80 °С; для кабелей ААГ напряжением 10 кВ - 70 °С; для кабелей ААГ напряжением 20 и 35 кВ - 65 °С;

Величина монтажных изгибов не менее 25 диаметров по оболочке; минимальный срок службы ААГ в нормальных условиях эксплуатации 30 лет.

Электрические характеристики - кабель ААГ силовой:

электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 °С, Ом, не более:

кабель ААГ для жил сечением 6 мм2 - 5,110; кабель ААГ для жил сечением 10 мм2 - 3,08; кабель ААГ для жил сечением 16 мм2 - 1,910; кабель ААГ для жил сечением 25 мм2 - 1,200; кабель ААГ для жил сечением 120 мм2 - 0,253; кабель ААГ для жил сечением 185 мм2 - 0,164; кабель ААГ для жил сечением 240 мм2 - 0,125; кабель ААГ для жил сечением 300 мм2 - 0,100; кабель ААГ для жил сечением 400 мм2 - 0,0778; кабель ААГ для жил сечением 800 мм2 - 0,0367;

электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, МОм - не менее 200.
