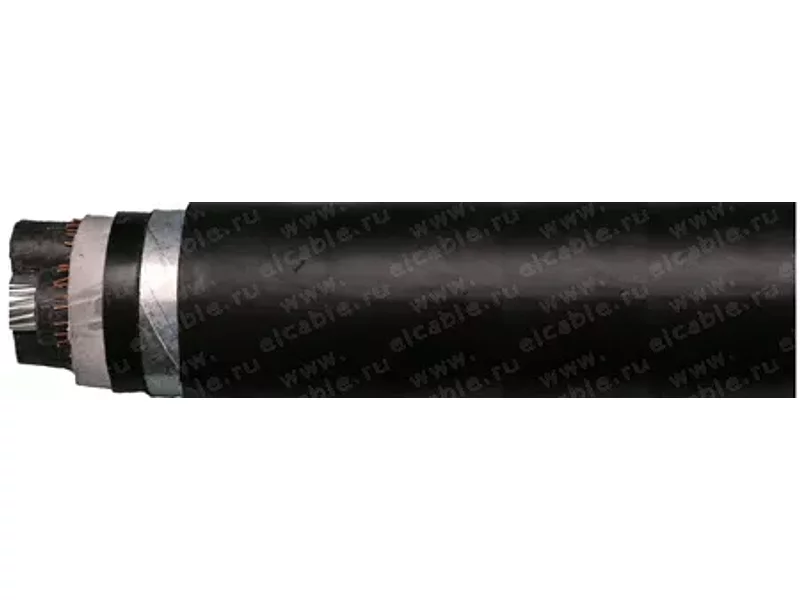

Кабели силовые ПвБП, АПвБП, ПвБВнг(А)-LS на 6 кВ

Силовые кабели с изоляцией из сшитого полиэтилена бронированные на напряжение 6 кВ ТУ 16.К71-359-2005Конструкция:
1.ТОКОПРОВОДЯЩАЯ ЖИЛА – алюминиевая или медная, многопроволочная , круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483-77.
2. ЭКРАН ПО ЖИЛЕ - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3.ИЗОЛЯЦИЯ - из пероксидносшиваемого полиэтилена.
4.ЭКРАН ПО ИЗОЛЯЦИИ- наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5.КОМБИНИРОВАННЫЙ ЭКРАН:

5.1 слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты толщиной не менее 0,2 мм.
5.2. повив из медных проволок номинальным диаметром 0,7-2,0 мм, поверх которых спирально наложена медная лента толщиной не менее 0,1 мм. Минимальная ширина ленты 8 мм.

6. СКРУТКА - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из невулканизированной резины или поливинилхлоридного пластиката, для кабелей марок ПвБВнг(А)-LS, АПвБВнг(А)-LS - токопроводящие жилы скручены в сердечник вокруг жгута ПВХ пластиката пониженной пожароопасности
7. МЕЖФАЗНОЕ ЗАПОЛНЕНИЕ-из мелонаполненой невулканизированной резиновой смеси или высоконаполненного поливинихлоридного пластиката , для марок ПвБВнг(А)-LS, АПвБВнг(А)-LS из поливинилхлоридного пластиката пониженной пожароопасности
8. ВНУТРЕННЯЯ ОБОЛОЧКА – для кабелей марок ПвБП, АПвБП - из полиэтилена, ПвБВнг(А)-LS, АПвБВнг(А)-LS,ПвБВнг(В)-LS, АПвБВнг(В)-LS- из ПВХ пониженной пожароопасности .
9. БРОНЯ-из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между кромками нижней ленты
10. ОБОЛОЧКА – из полиэтилена для кабелей марок ПвБП, АПвБП; из поливинилхлоридного пластиката пониженной пожароопасности ПвБВнг(А)-LS, АПвБВнг(А)-LS,ПвБВнг(В)-LS, АПвБВнг(В)-LS
В кабеля марок ПвБП, АПвБП при наличии в конструкции герметизирующих элементов в обозначение добавляются индексы: "гж" "2гж" - дополнительная продольна ягерметизация токопроводящих жил водоблокирующей лентой.

Применение:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6 кВ номинальной частотой 50Гц для сетей с заземленной и изолированной нейтралью.

ПвБП, АПвБП-

Силовые кабели трехжильные бронированные с медными или алюминиевыми жилами с изоляцией из сшитого полиэтилена в общей оболочке из полиэтилена.
Для прокладки в земле (в траншеях), за исключением пучинистых и просадочных грунтов. Кабели предназначены для эксплуатации при прокладке в земле независимо от степени коррозионной активности грунтов.
Допускается прокладка этих кабелей на воздухе, в т.ч. в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например нанесения огнезащитных покрытий. Кабели предназначены для прокладки на трассах без ограничения разности уровней.

ПвБВнг(А)-LS, АПвБВнг(А)-LS-

Силовые кабели трехжильные бронированные с медными или алюминиевыми жилами с изоляцией из сшитого полиэтилена в общей оболочке из поливинилхлоридного пластиката пониженной пожароопасности с низким дымо- и газовыделением (индекс LS).
Для групповой прокладки в кабельных сооружениях, помещениях при отсутствии растягивающих усилий в процессе эксплуатации.
Кабели предназначены для проккладки на трассах без ограничения разности уровней.
Кабели марок ПвВнг-LS могут быть использованы для прокладки во взрывоопасных зонах классов B-I, B-Ia, кабели марок АПвВнг-LS - во взрывоопасных зонах классов B-Iб, B-Iг, В-II, B-IIa.
Класс пожарной опасности по классификации НПБ 248-97 П1.7.2.2 для кабелй с индексом нг(А)- LS; П2.7.2.2 для кабелй с индексом нг(В) - LS.

-индекс (А)- предел распространения горения ПРГП1
-индекс (В) – предел распространения горения ПРГП2

Технические характеристики:
Вид климатического исполнения У, УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69, включая прокладку в земле и воде.

Диапазон температур при эксплуатации от - 500 С до + 500 С, Относительная влажность воздуха при температуре + 35°С до 98% Прокладка и монтаж кабелей без предварительного подогрева не ниже - 150С , для каблей марок ПвБП,АПвБП: - 200 С Минимальный радиус изгиба при прокладке – 10 наружных диаметров Длительно допустимая температура нагрева жилы кабеля+ 90°С Допустимый нагрев жилы кабеля в режиме перегрузки – не более + 1300С Предельно допустимая температура жилы кабеля при КЗ - + 250°С Предельно допустимая температура медного экрана кабеля при КЗ - + 350°С Пределная температура нагрева жилы при к.з. по условии невозгораемости кабеля: +400°C Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы. Кабели не распространяют горение при прокладки в пучках. Дымообразование при горении и тлении не приводит к снижению светопроницаемости более чем на 50% строительная длина кабелей оговаривается при заказе. Срок службы кабеля не менее 30 лет гарантийный срок эксплуатации 5 лет.

Коды ОКП:
35 3383 1300- для кабелей ПвБП
35 3783 1300 – для кабелей АПвБП
35 3383 1500- для кабелей ПвБВнг-LS
35 3783 1500 – для кабелей АПвБВнг-LS
Производит также кабели на напряжение 6кВ марок:
ПвБВ, АПвБВ, ПвП2г, ПвПу2г, АПвП2г, АПвПу2г
ПвПг, ПвПуг, АПвПг, АПвПуг
ПвПу, АПвПу, ПвП, АПвП
ПвВ, АПвВ
ПвВнг(А)-LS, АПвВнг(А)-LS, ПвВнг(В)-LS, АПвВнг(В)-LS
ПвБПг, АПвБПг
ПвВнг(А)-ХЛ, АПвВнг(А)-ХЛ, ПвБВнг(А)-ХЛ, АПвБВнг(А)-ХЛ;
ПвПнг(А)-HF, ПвБПнг(А)-HF, ПвВнг(А)-LS, АПвВнг(А)-LS, ПвБВнг(А)-LS, АПвБВнг(А)-LS
