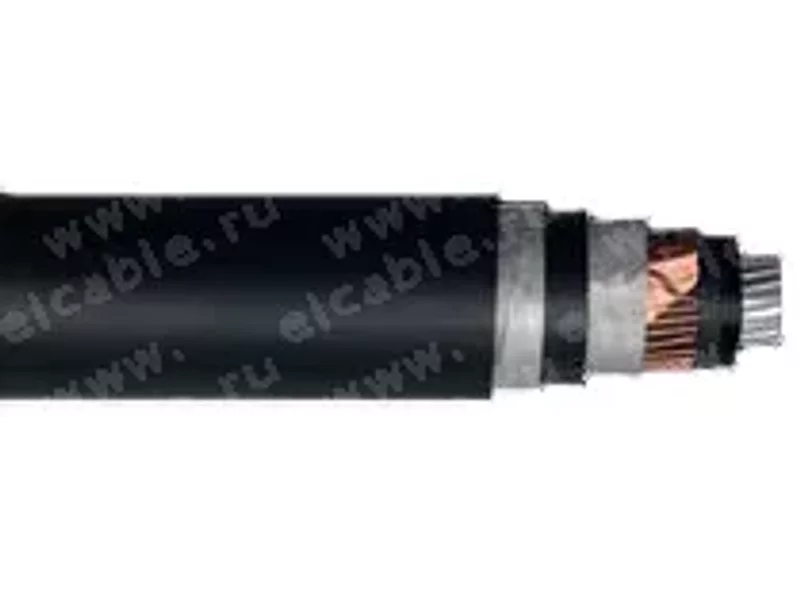

Кабели силовые ПвБВнг(А)–ХЛ, АПвБВнг(А)–ХЛ на напряжение 6,10 кВ

Кабели силовые с изоляцией из сшитого полиэтилена, не распространяющие горение, в холодостойком исполнении на напряжение 6 и 10 кВПвВнг (А) – ХЛ – кабель с медной жилой, с изоляцией из сшитого полиэтилена, в оболочке из поливинилхлоридной композиции пониженной горючести.
АПвВнг (А) – ХЛ  - кабель с алюминиевой жилой, с изоляцией из сшитого полиэтилена, в оболочке из полимерной композиции пониженной горючести.
ПвБВнг(А) –ХЛ -  кабель с медной жилой, с изоляцией из сшитого полиэтилена, в оболочке из полимерной композиции пониженной горючести, бронированный.
АПвБВнг(А) –ХЛ -  кабель с алюминиевой жилой, с изоляцией из сшитого полиэтилена, в оболочке из полимерной композиции пониженной горючести, бронированный.

Конструкция:
1.Токопроводящая жила – медная или алюминиевая, уплотненная, круглой формы, соответствует классу 2 по ГОСТ 22483-77.
2. Экран по жиле - наложен экструзией  из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция  - из пероксидносшиваемого  полиэтилена.
4. Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции
5. Комбинированный экран:

- слой из ленты электропроводящей бумаги или электропроводящего нетканого полотна, или электропроводящей полимерной ленты
- повив  из медных проволок,  поверх которых спирально наложена медная лента или пасьма из медных проволок

Одножильные кабели:
6. Разделительный слой - из  стеклоленты
7.Внутренняя оболочка -  из полимерных композиций пониженной горючести
8. Термический барьер – из стеклолент
9. Наружная оболочка – из полимерных  композиций пониженной горючести.

Трехжильные кабели
6. Скрутка – экранированные медными проволоками изолированные токопроводящие жилы скручены в сердечник вокруг центрального заполнения. Межфазное заполнение и центральное заполнение  - из полимерных композиций пониженной горючести.
7. Внутренняя оболочка  - из полимерных композиций пониженной горючести.8. Броня (для кабелей  марок АПвБВнг(А)-ХЛ, ПвБВнг(А)-ХЛ) -  из стальных оцинкованных лент.
9. Наружная оболочка – из полимерных  композиций пониженной горючести

Применение:

Кабели предназначены  для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6 и 10 кВ номинальной частотой 50Гц.    Кабели по конструктивному исполнению и техническим характеристикам соответствуют международному стандарту МЭК 60502-2 .
Кабели марок ПвВнг (А) – ХЛ, АПвВнг (А) – ХЛ  применяются для групповой прокладки кабельных линий в кабельных сооружениях и производственных помещениях, прокладки на эстакадах.
Кабели марок ПвБВнг(А)-ХЛ, АПвБВнг(А)-ХЛ применяются для групповой прокладки кабельных линий в кабельных сооружениях и производственных помещениях, прокладки на эстакадах, при наличии опасности механических повреждений при эксплуатации.
Кабели соответствуют категории А по нераспространению горения по ГОСТ  Р МЭК 60332-3-22-2005.
Класс пожарной опасности кабелей по НПБ 248-97 (ГОСТ Р 53315-2009 с 01.01.2010) – П1.7.2.3 (П1.8.2.3.4)
Кабели марок ПвВнг(А)-ХЛ, ПвБВнг(А)-ХЛ применяются для прокладки во взрывоопасных зонах классов В-1,В - 1а;
Кабели марок АПвВнг(А)-ХЛ, АПвБВнг(А)-ХЛ применяются для прокладки во взрывоопасных зонах классов В-1б,В – 1г,В-II, В-IIа.

Технические характеристики:
Вид климатического исполнения ХЛ, категория размещения 1 и 2 по ГОСТ 15150-69.

Кабели стойки к воздействию повышенной температуры окружающей среды: до 40 0С
Кабели стойки к воздействию пониженной температуры окружающей среды: до минус 60 0С
Кабели стойки к изменению температуры окружающей среды : от минус 60°С и до 40°С
Прокладка кабелей производится без предварительного подогрева при температуре не ниже: -15°С
Радиус изгиба:

-при монтаже одножильных кабелей не менее 15 наружных диаметров кабеля-при монтаже кабелей с использованием специального шаблона допускается минимальный радиус изгиба кабеля 7,5 наружных диаметров кабеля

Радиус изгиба:

-при монтаже для трехжильных кабелей не менее 10 наружных диаметров кабеля

Число изгибов кабеля под углом 900 на трассах прокладки должно быть не более 8 на строительную длину кабеля
Кабели предназначены для прокладки на трассах без ограничения разностей уровней. Кабели не распространяют горение при групповой прокладке Длительно допустимая температура нагрева жил кабелей 90°С
Предельно допустимая температура нагрева жил кабелей при коротком замыкании: 250°С
Предельно допустимая температура медного экрана кабеля при коротком замыкании: 350°С Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля: 400°С при протекании тока короткого замыкания до 4 с Допустимый нагрев жил кабеля в режиме перегрузки не более: 130°С
Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы. Материалы конструкции кабелей при установленной температуре их хранения и эксплуатации не выделяют вредных продуктов в концентрациях, опасных для организма человека и загрязняющих окружающую среду. Срок службы кабелей не менее 30 лет при соблюдении условий транспортирования, хранения, прокладки (монтажа) и эксплуатации. Гарантийный срок эксплуатации - 5 лет.
