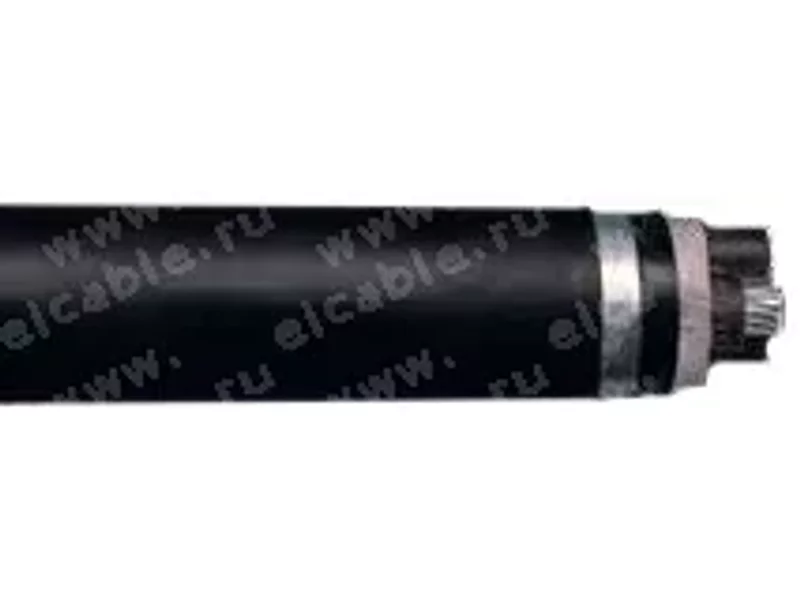

Кабели силовые ПвБВнг (А)-LS,АПвБВнг(А)-LS на напр.10,20 и 35кВ

Силовые кабели трехжильные с медными или алюминиевыми жилами,с изоляцией из сшитого полиэтилена, бронированные, в оболочке из поливинилхлоридного пластиката пониженной пожароопасности с низким дымо- и газовыделениемКонструкция:
1. Токопроводящая жила – алюминиевая или медная, многопроволочная,круглой формы, уплотненная, соот- ветствует классу 2 по ГОСТ 22483-77.
2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5. Комбинированный экран:
5.1. слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты толщиной не менее 0,2 мм
5.2. повив из медных проволок номинальным диаметром 0,7-2,0 мм, поверх которых спирально наложена медная лента толщиной не менее 0,1 мм. Мини- мальная ширина ленты 8 мм.
6. Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из поливинилхлоридного пластиката пониженной пожароопасности
7. Межфазное заполнение - из поливинилхлоридного пластиката пониженной пожароопасности
8. Внутренняя оболочка -  из поливинилхлоридного пластиката пониженной пожароопасности
9. Броня - из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между кромками нижней ленты
10. Оболочка - из поливинилхлоридного пластиката пониженной пожароопасности

Применение:

Для передачи и распределения элект рической энергии в стационарных установках на номинальное переменное напряжение 10,20,35 кВ номинальной частотой 50 Гц для сетей с заземленной и изолированной нейтралью.
Для групповой прокладки в кабельных сооружениях, помещениях при отсутствии растягивающих усилий в процессе эксплуатации.
Кабели предназначены для прокладки на трассах без ограничения разности уровней. Кабели марок ПвБВнг-LS могут быть использованы для прокладки во взрывоопасных зонах классов В-I , В-Iа,
кабели марок АПвБВнг- LS - во взрывоопсаных зонах классов В-Iб, В-Iг, В-II, В-IIа
Класс пожарной опасности по классификации НП Б 248-97 П1.7.2.2 (для кабелей с индексом нг(А)-LS), П2.7.2.2 (для кабелей с индексом нг(В)-LS)
Расчетный наружный диаметр и расчетная масса кабелей приведены в качестве справочного материала для кабелей с сечением экрана, указанным в таблице в скобках.
Для сетей с изолированной нейтралью сечение экрана выбирается по термической устойчивости и может отличаться от указанных в таблице.
Допустимые токи односекудного короткого замыкания в медных экранах указаны в «Указаниях по прокладке и эксплуатации кабелей на напряжение 10,20,35 кВ» (Полезная техническая информация).
Возможно изготовление кабелей с увеличенным сечением медного экрана, значение которого оговаривается при заказе

Технические характеристики:
Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69

Диапазон температур при эксплуатации: - 500С до + 500С Относительная влажность воздуха при температуре до + 350С до 98% Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже - 150С Минимальный радиус изгиба: 10 наружных диаметров Номинальная частота 50 Гц Длительно допустимая температура нагрева жилы кабеля + 900С Предельно допустимая температура жилы кабеля при коротком замыкании + 2500С Предельно допустимая температура медного экрана кабеля при коротком замыкании + 3500С Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля + 4000С Допустимый нагрев жилы кабеля в режиме перегрузки – не более + 1300С Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы Кабели на рсапространяют горение при прокладке в пучках Дымообразование при горении и тлении не приводит к снижению светопроницаемости более чем на 50 % Срок службы кабеля не менее 30 лет Гарантийный срок эксплуатации 5 лет Строительная длина кабелей оговаривается при заказе

Коды ОКП:
35 3384 0700 – кабелей ПвБВнг-LS на 10 кВ
35 3385 1100 – кабелей ПвБВнг-LS на 20 кВ
35 3386 0700 – кабелей ПвБВнг-LS на 35 кВ
35 3784 0300 – кабелей АПвБВнг-LS на 10 кВ
35 3785 0600 – кабелей АПвБВнг-LS на 20 кВ
35 3786 0400 – кабелей АПвБВнг-LS на 35 кВ

Предлагаем также кабели на напряжение 10кВ, 20кВ, 35кВ марок:
ПвБВ, АПвБВ, ПвБП, АПвБП, ПвБПг, АПвБПг,ПвВ, АПвВ
ПвВнг(А)-LS, АПвВнг(А)-LS, ПвВнг(В)-LS, АПвВнг(В)-LS, ПвП, АПвП
ПвПг, ПвПуг, АПвПг, АПвПуг, ПвП2г, ПвПу2г, АПвП2г, АПвПу2г, ПвПу, АПвПу
ПвВнг(А)-ХЛ, АПвВнг(А)-ХЛ, ПвБВнг(А)-ХЛ, АПвБВнг(А)-ХЛ
ПвПнг(А)-HF, ПвБПнг(А)-HF, ПвВнг(А)-LS, АПвВнг(А)-LS, ПвБВнг(А)-LS, АПвБВнг(А)-LS
