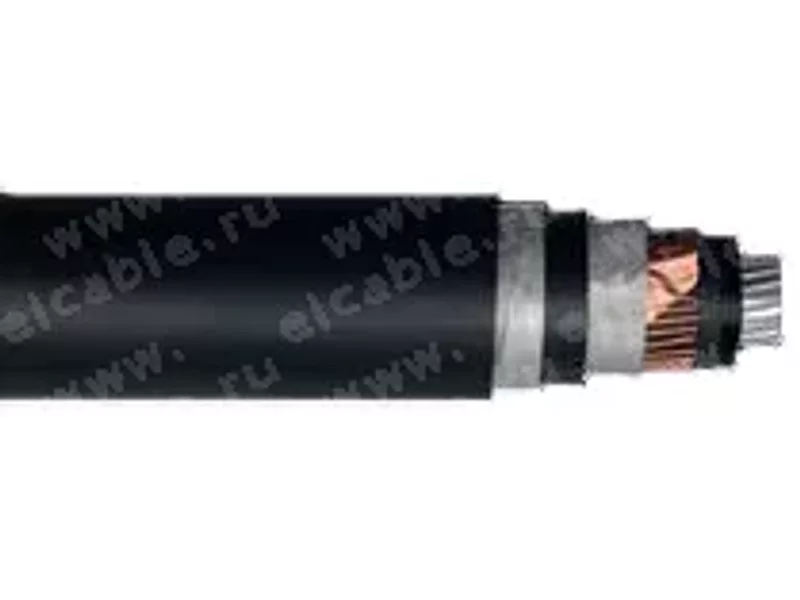

Кабели силовые ПвВнг(А)-LS , АПвВнг(А)-LS на 10, 20 и 35 кВ

Силовые кабели одножильные и трехжильные с медными или алюминиевыми жилами, с изоляцией из сшитого полиэтилена в поливинилхлоридной оболочке пониженной пожароопасности с низким дымо и газовыделениемКонструкция:
1. Токопроводящая жила – алюминиевая или медная, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483-77.
2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5. Комбинированный экран:
5.1. слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты толщиной не менее 0,2 мм,
5.2. повив из медных проволок номинальным диаметром 0,7-2,0 мм, поверх которых спирально наложена медная лента толщиной не менее 0,1 мм. Минимальная ширина ленты 8 мм.

Одножильные кабели
6. Разделительный слой - из одной или двух стеклолент толщиной не менее 0,2 мм
7. Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожароопасности
8. Термический барьер - из двух стеклолент толщиной 0,2 мм
9. Наружная оболочка -  из поливинилхлоридного пластиката пониженной пожароопасности

Трехжильные кабели
6. Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из поливинилхлоридного пластиката пониженной пожароопасности,
7. Межфазное заполнение - из поливинилхлоридного пластиката пониженной пожароопасности
8. Оболочка - из поливинилхлоридного пластиката пониженной пожароопасности

Применение:

Кабели силовые с изоляцией из сшитого полиэтилена, предназначенные для передачи и распределения электрической энергии в стационарных установках, на переменное напряжение 10, 20,35 кВ частотой 50 Гц для сетей с изолированной или заземленной нейтралью.
Для групповой прокладки в кабельных сооружениях и производственных помещениях при отсутствии опсаности механических повреждений. Кабели могут быть проложены в сухих грунтах (песок, песчано-глинистая и нормальная почва с влажностью не менее 14 %).
Кабели предназначены для прокладки на трассах без ограничения разности уровней. Кабели марок ПвВнг - LS могут быть использованы для прокладки во взрывоопасных зонах классов В-I, B-Ia,
кабели марок АПвВнг-LS - во взрывоопасных зонах классов В-Iб,В-Iг, В-II, В -IIa.
Класс пожарной опасности по клас сификации НП Б 248-97 П1.7.2.2. индекс (А) - предел распространения горения ПРГП1. По требованию заказчика три одно жильных кабеля могут быть скруче ны с шагом скрутки не более 18 Dc:

-где Dc- диаметр по скрутке, равный 2,15Dн,
-где Dн – расчетный наружный диаметр одножильного кабеля. Расчетная масса кабеля, скрученного из трех одножильных кабелей, равна 3,01М,
-где М – масса одножильного кабеля.

Расчетный наружный диаметр трехжильного кабеля равен 2,15D,

-где D – диаметр одножильного кабеля по таблице. Расчетная масса трехжильного кабеля равна 3,01М,
-где М – масса одножильного кабеля по таблице.

Расчетный наружный диаметр и расчетная масса кабелей приведены в качестве справочного материала для кабелей с сечением экрана, указанным в таблице в скобках.
Для сетей с изолированной нейтралью сечение экрана выбирается по термической устойчивости и может отличаться от указанных в таблице.
Допустимые токи односекудного короткого замыкания в медных экранах указаны в таблице в «Указаниях по прокладке и эксплуатации»
Возможно изготовление кабелей с увеличенным сечением медного экрана, значение которого оговаривается при заказе.

Технические характеристики:
Вид климатического исполнения  УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69.

Диапазон температур при эксплуатации от - 500 С до + 500 С, Относительная влажность воздуха при температуре до + 350С до 98% Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже - 150С Минимальный радиус изгиба при прокладке:

-15 наружных диаметров (7,5 наружных диаметров с использованием специальных шаблонов),
-для трехжильных - 10 наружных диаметров

Номинальная частота: 50 Гц
Длительно допустимая температура нагрева жилы кабеля + 900С
Предельно допустимая температура жилы кабеля при коротком замыкании + 2500С
Предельно допустимая температура медного экрана кабеля при коротком замыкании + 3500С
Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля + 4000С
Допустимый нагрев жилы кабеля в режиме перегрузки – не более + 1300С
Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы
Дымообразование при горении и тлении не приводит к снижению светопроницаемости более чем на 50 % Срок службы кабеля не менее 30 лет
Гарантийный срок эксплуатации 5 лет
Строительная длина кабелей оговаривается при заказе.

Коды ОКП:
ПвВнг-LS 35 3384 0400, 35 3385 0800, 35 3386 0400
АПвВнг-LS 35 3784 1000, 35 3785 0400, 35 3786 0200

Предлагаем также кабели на напряжение 10кВ, 20кВ, 35кВ марок:
ПвП2г, ПвПу2г, АПвП2г, АПвПу2г
ПвПг, ПвПуг, АПвПг, АПвПуг
ПвПу, АПвПу
ПвП, АПвП
ПвВ, АПвВ
ПвВнг(В)-LS, АПвВнг(В)-LS
ПвБП, АПвБП
ПвБПг, АПвБПг
ПвБВ, АПвБВ
ПвБВнг(А)-LS, АПвБВнг(А)-LS, ПвБВнг(В)-LS, АПвБВнг(В)-LS
