Кабели силовые для стационарной прокладки<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />
КАБЕЛИ СИЛОВЫЕ С АЛЮМИНИЕВЫМИ ЖИЛАМИ
НАЗНАЧЕНИЕ
Силовые кабели с алюминиевыми жилами с поливинилхлоридной изоляцией, в поливинилхлоридной оболочке (АВВГ) с защитными покровами (АВБбШв) предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1,0 кВ частоты 50 Гц.
Виды климатического исполнения кабелей – УХЛ, Т категории размещения 1,5 по ГОСТ 1550-69, а так же для прокладки в почве.
Кабели стойкие к воздействию температуры окружающей среды от -50 С до +50 С, минимальный радиус изгиба кабелей – 15 D.
Кабели не распространяют горение при одиночной прокладке и выдерживают испытание в течение 10 мин переменным напряжением:
-3 кВ для кабелей с рабочим U=0,66 кВ;
- 3,5 кВ для кабелей с рабочим U=1,0 кВ.
Для прокладки силового кабеля в пучках в особо пожароопасных и взрывоопасных помещениях изготавливается силовой кабель в оболочке из поливинилхлоридного пластиката пониженной горючести марок АВВГнг, АВВГнг-LS, АВБбШнг, АВБбШвнг-LS.
Кабели изготавливают 1-, 2-, 3-, 4- и 5-жильные, с нуливой жилой и жилой заземления.
Кабели соответствуют требованиям ГОСТ 16442-80, ТУ 16.К73.062-2002, ТУ16.К71-090-2002, ТУ16.К71-310-2001, ТУ 16.К71-322-2002. Кабели имеют сертификаты соответствияи сертификаты по пожарной безопасности.
Токопроводящие жилы соответствуют 1 и 2 классам ГОСТ 22483-77. Токопроводящие жилы 3- и 4-жильных кабелей сечением св. 70 мм2 изготавливаются секторной формы.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру плюс 20 С, должно соответствовать длине жил сечением, не менее:
- 1,0 – 1,5 мм2 – 12 Мом;
- 2,5 – 4,00 мм2 – Мом;
- 6,0 мм2 – 9 Мом;
- 10 – 240 мм2 – 7 Мом.
Срок службы кабелей – 30 лет.
Строительная длина кабелей для сечений основных токопроводящих жил:
- 1,5 – 16 мм2 – 450 м;
- 25 – 70 мм2 – 300 м;
- 95 мм2 и выше – 200 м.
МАТЕРИАЛЫ
– токопроводящая жила – алюминий;
– изоляция – поливинилхлоридный пластикат; поливинилхлоридные композиции пониженной пожароопасности;
– оболочка – поливинилхлоридный пластикат; поливинилхлоридные композиции пониженной пожароопасности;
- броня – две стальные или стальные оцинкованные ленты;
- защитные покров – поливинилхлоридный пластикат; поливинилхлоридные композиции пониженной пожароопасности.
Трех- , четырех-, пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения
(жилу заземления или нулевую).
Шести жильные кабели имеют четыре жилы равного сечения и две жилы меньшего сечения.
К обозначению марок в тропическом исполнении через дефис добавляют букву Т,
кабелей с однопроволочными жилами – буквы «ож» в скобках,
кабелей в плоском исполнении – через дефис букву П.
КАБЕЛИ СИЛОВЫЕ С МЕДНЫМИ ЖИЛАМИ
НАЗНАЧЕНИЕ
Силовые кабели с медными жилами с поливинилхлоридной изоляцией, в поливинилхлоридной оболочке (ВВГ), с защитными покровами (ВБбШв) предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1,0 кВ частоты 50 Гц.
Виды климатического исполнения кабелей - УХЛ, Т, категорий размещения 1, 5 по ГОСТ 15150-69, а также для прокладки в почве.
Кабели стойкие к воздействию температуры окружающей среды от минус 50 ° С до плюс 50 °С Минимальный радиус изгиба кабелей 15 D.
Кабели не распространяют горение при одиночной прокладке и выдерживают испытание в течение 10 мин переменным напряжением:
- 3 кВ для кабелей с рабочим U=0,66 кВ;
- 3,5 кВ для кабелей с рабочим U= 1,0 кВ. Для прокладки силового кабеля в пучках в
ных и взрывоопасных помещениях изготавливается силовой ка-бель в оболочке из поливинилхлоридного пластиката пониженной горючести марок ВВГнг, ВВГнг-LS, ВВГнг-FRLS, ВВГЭнг-FRLS, ВБбШнг, ВБбШвнг-LS.
Кабели силовые ВВГнг-FRLS имеют медные жилы из проволки, термический барьер из слюдосодержащей ленты, изоляция и оболочка поливинилхлоридных пластикатов пониженой пожаростойкости, ВВГЭнг-FELS то же, общий экран из медной ленты или фольги под оболочкой.Предназначены для передачи и распределения электрической энергии в стационарных условиях.
Кабели изготавливают 1-, 2-, 3-, 4-,5 - и 6-жильные, с нулевой жилой и жилой заземления.
Кабели соответствуют ГОСТ 16442-80, ТУ 16. К73.062-2002, ТУ16.К71-090-2002, ТУ16.К71-310-2001, ТУ16.К71-322-2002. Кабели имеют сертификаты соответствия и сертификаты пожарной безопасности.
Токопроводящие жилы соответствуют 1 и 2 классам по ГОСТ 22483-77. Токопроводящие жилы 3- и 4-жильных кабелей сечением свыше 70 мм2 изготавливаются секторной формы.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру плюс 20 °С должно соответствовать для жил сечением не менее:
-- 1 0 - 1 5 мм2 - 12 МОм;
-- 2,5 - 4,0 мм2 - 10 МОм;
- 6 0 мм2 9 МОм;
- 10 - 240 мм2 - 7 МОм.
Срок службы кабелей 30 лет
Строительная длина кабелей для сечений основных токопроводящих жил:
- 1 5 - 16 мм2
- 25 - 70 мм2 - 300 м;
- 95 мм2 и выше -200м.
МАТЕРИАЛЫ
– токопроводящая жила – медь;
– изоляция – поливинилхлоридный пластикат; поливинилхлоридные композиции пониженной пожароопасности;
– оболочка – поливинилхлоридный пластикат; поливинилхлоридные композиции пониженной пожароопасности;
- броня – две стальные или стальные оцинкованные ленты;
- защитные покров – поливинилхлоридный пластикат; поливинилхлоридные композиции пониженной пожароопасности.
– защитный покров – поливинилхлоридный пластикат; поливинилхлоридные композиции пониженной пожароопасности.
Трех-, четырех-, пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
Шестижильные кабели имеют четыре жилы равного сечения и две жилы меньшего сечения.
К обозначению марок в тропическом исполнении через дефис добавляют букву Т, кабелей с однопроволочными жилами – буквы «ож» в скобках, кабелей в плоском исполнении – через дефис букву П.
НОМЕНКЛАТУРА И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ КАБЕЛЕЙ
Марка кабеля
Напряжение кВ,
Число жил
Сечение основных жил, мм2
ВВГ, ВВГнг, ВВГнг-LS, ВВГнг-FRLS, ВВГЭнг-FELS
0.66
1;2;3;4;2+1;3+1;
1,5 - 50
ВВГ, ВВГнг,ВВГнг-LS, ВВГнг-FRLS, ВВГЭнг-FRLS
0,66
5 и 6;4+1;4+1+1;
1,5 - 25
ВВГ, ВВГнг, ВВГнг-LS, ВВГнг-FRLS, ВВГЭнг-FELS
1,0
1;2;3;4;2+1;3+1;
1,5 - 240
ВВГ, ВВГнг, ВВГнгLS, ВВГнг-FRLS, ВВГЭнг-FELS
1,0
5 и 6;4+1;4+1+1;
1,5 - 25
ВБбШв, ВБбШнг
0,66
2;3;4;2+1;3+1;
4,0 - 50
ВБбШвнг-LS
0,6/1,0
5
1,5 - 50
ВБВнг-LS
1,0
1;2;3;4;5;
2,5 - 240
ВБбШв ВБбШнг
1 0
2;3;4;2+1;3+1;
6 0 - 240
ВБбШвнг-LS
1 0
2;3;4;2+1;3+1;
6 0 - 240
ВВГ-П, ВВГнг-П
0,66;1,0
2;3
1,5 - 16Кабели силовые для нестационарной прокладки
КАБЕЛИ СИЛОВЫЕ ДЛЯ НЕСТАЦИОНАРНОЙ ПРОКЛАДКИ
Кабели силовые гибкие на напряжение 660 В. ТУ 16.К73.05-93
Кабель марки КГ предназначен для присоединения передвижных механизмов к электрическим сетям на номинальное
переменное напряжение 660 В частоты до 400 Гц или постоянное номинальное напряжение 1 000 В.
Вид климатического исполнения – У, категории размещения 1, 2, 3, по ГОСТ 15150-69.
Кабель марки КГ соответствует требованиям ТУ 16 К 73.05-93, имеет сертификат соответствия.
МАРКА КАБЕЛЯ

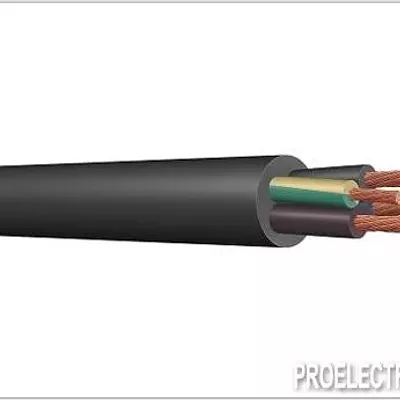

КГ – кабель гибкий с медными жилами, с резиновой изоляцией в резиновой оболочке.
ОБЛАСТЬ ПРИМЕНЕНИЯ
При изгибах с радиусом изгиба не менее 8-и диаметров кабеля при допустимой температуре нагрева токопроводящей жилы до 75 С.
Строительная длина:
для кабеля с номинальным сечением основных жил до 35 мм2 вкл. - не менее 150 м;
для кабелей с номинальным сечением основных жил 50-120 мм2 - не менее 125 м.
По согласованию с потребителем допускается сдача кабеля любыми длинами.
Гарантийный срок эксплуатации –6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.
Срок службы кабеля - 4 года с момента изготовления.
МАТЕРИАЛЫ
- токопроводящая жила – медь;
- изоляция – резина изоляционная типа РТИ-1;
- оболочка – резина шланговая типа РШТ-2 или РШТМ-2.
Токопроводящие жилы должны соответствовать 5 классу по ГОСТ 22483-77.
Кабели должны быть устойчивы к изменению температуры окружающей среды от минус 40 до плюс 50 С.
Провода силовые для электрических установок
Провода для электрических установок. ГОСТ 6323-79
НАЗНАЧЕНИЕ
Провода марок ПВ1, ПВ2, ПВ3, ПВ4, АПВ предназначены для электрических установок при стационарной прокладке в осветительных и силовых сетях а также для монтажа электрооборудования, машин механизмов и станков на номинальное напряжение до 450 В (для сетей - до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1 000 В.
МАРКА ПРОВОДА
ПВ1 - провод с медной жилой, с поливинилхлоридной изоляцией;
ПВ2 - то же гибкий;
ПВ3 – то же повышенной гибкости;
ПВ4 – то же особо гибкий;
АПВ - провод с алюминиевой жилой, с поливинилхлоридной изоляцией.
Температура эксплуатации от минус 50 до плюс 70 С.
Провода изготавливаются в климатическом исполнении ОМ и ХЛ категория размещения 2 по ГОСТ 15150-69.
Радиус изгиба при монтаже должен быть не менее 5 D провода для марок ПВ1, ПВ2, ПВ3 и ПВ4; и не менее 10 D для проводов АПВ.
Провода после 24 часов пребывания в воде должны выдержать испытание переменным напряжением 2 500 В, частотой 50 Гц.
Токопроводящие жилы соответствуют классам: ПВ1 – 1, 2; ПВ2 – 2; ПВ3 – 2, 3, 4; ПВ4 – 4, 5 ГОСТ 22483-77.
Электрическое сопротивление изоляции проводов при плюс 20 °С, пересчитанное на 1 км длины, должно быть не менее:
– при приемке и поставке – 1х106 Ом;
– на период эксплуатации и хранения – 1х104 Ом.
Провода соответствуют требованиям ГОСТ 6323-79, имеют сертификат соответствия.
Строительная длина проводов – не менее 100 м.
Срок службы проводов – не менее 15 лет.
Гарантийный срок эксплуатации – 2 года со дня ввода проводов в эксплуатацию.
МАТЕРИАЛЫ
– токопроводящая жила – медь;
– изоляция – поливинилхлоридный пластикат.
Максимальный наружный диаметр и расчетная масса проводов приведены в таблице:
Марка провода
Номинальное сечение
жилы,
мм2
Максимальный наружный диаметр провода, мм
Расчетная масса провода, кг/км
Преимущественные способы прокладки или монтажа
АПВ
2,50
3,9
15,5
Для прокладки в стальных трубах,
пустотных каналах строительных
конструкций, на лотках и др., для
монтажа электрических цепей
4,00
4,4
21,0
6,00
4,9
28,5
10,00
6,4
47,0
16,00
8,0
66,0
25,00
9,8
114,0
35,00
11,0
146,0
50,00
13,0
202,0
70,00
15,0
266,0
95,00
17,0
366,0
120,0
19,0
442,0
ПВ1
0,50
2,4
8,5
Для прокладки в стальных трубах,
пустотных каналах строительных
конструкций, на лотках и др., для
монтажа электрических цепей
0,75
2,6
10,5
1,00
2,8
13,5
1,50
3,3
20,0
2,50
3,9
30,0
4,00
4,4
45,0
6,00
4,9
65,0
10,00
6,4
108,0
16,00
8,0
172,0
25,00
9,8
274,0
35,00
11,0
366,0
50,00
13,0
490,0
70,00
15,0
695,0
95,00
17,0
965,0
ПВ2
2,50
4,2
31,0
Для монтажа участков электрических цепей, где возможны изгибы проводов
4,00
4,8
48,0
6,00
5,4
69,0
10,00
6,8
116,0
16,00
8,0
177,0
25,00
9,8
285,0
35,00
11,0
370,0
50,00
13,0
518,0
70,00
15,0
705,0
95,00
17,0
975,0
ПВ3
0,50
2,6
9,0
Для монтажа участков электрических цепей, где возможны изгибы проводов
0,75
2,8
12,0
1,00
3,0
14,0
1,50
3,4
20,0
2,50
4,2
31,0
4,00
4,8
48,0
6,00
6,3
70,0
10,00
7,6
116,0
16,00
8,8
182,0
25,00
11,0
287,0
35,00
12,5
378,0
50,00
14,5
520,0
70,00
17,0
730,0
95,00
19,0
985,0
ПВ4
0,50
2,6
10,0
Для монтажа участков электрических цепей, где возможны частые изгибы проводов
0,75
2,8
12,0
1,00
3,0
15,0
1,50
3,5
20,0
2,50
4,2
31,0
4,00
4,8
48,0
6,00
6,3
70,0
10,00
7,6
120,0Провода силовые общего назначения
ПРОВОДА СИЛОВЫЕ ОБЩЕГО НАЗНАЧЕНИЯ
Провода и шнуры на номинальное напряжение до 450/750 В. ГОСТ 7399-97
Провода марок ПВС, ПРС соответствуют требованиям ГОСТ 7399-97 и имеют сертификат соответствия.
МАРКИ ПРОВОДОВ
ПВС - провод со скрученными медными жилами, с поливи-нилхлоридной изоляцией, в поливинилхлоридной оболочке, гибкий; на напряжение до 380 В для систем 380/660 В.
ПВСл - то же, с медными лужеными жилами.
ПРС - провод со скрученными медными жилами, с резиновой изоляцией, в резиновой оболочке, гибкий; на напряжение до 380 В для систем 380/660 В.
ПРСл - то же, с медными лужеными жилами.
Марка провода
Приемущественная область применения
ПСВ
Для присоединения электроприборов и электроинструмента по уходу за жилищем и его
ремонту, стиральных машин, холодильников, средств малой механизации для садоводства
ПРС
То же, и для электронагревательных приборовКласс токопроводящей жилы -5 по ГОСТ 22483-77. Максимальная температура токопроводящей жилы при эксплуатации должна быть не более. °С: плюс 65 для провода ПРС; плюс 70 для провода ПВС. Строительная длина проводов - не менее 50 м. Срок службы проводов - 6 лет и 10 лет - для марки ПВС, применяемых в стационарных электроприборах.
Число жил и номинальное сечение, мм2
Наружные размеры, мм
Марка провода
минимальный
максимальный
ПВС
2 х 0,75
5,7
7,2
6,0*
6,6*
2 х 1,00
5,9
7,5
6,4*
7,0*
2 х 1,50
6,8
8,6
7,4*
8,2*
2 х 2,50
8,4
10,6
3 х 0,75
6,0
7,6
6,4*
7,0*
3 х 1,00
6,3
8,0
6,8*
7,6*
3 х 1,50
7,4
9,4
8,0*
8,8*
3 х 2,50
9,2
11,4
4 х 0,75
6,6
8,3
4 х 1,00
7,1
9,0
4 х 1,50
8,4
10,5
4 х 2,50
10,1
12,5
5 х 0,75
7,4
9,3
5 х 1,00
7,8
9,8
5 х 1,50
9,3
11,6
5 х 2,50
11,2
13,9
ПРС
2 х 0,75
5,7
7,4
6,0*
7,0*
2 х 1,00
6,1
8,0
6,6*
7,6*
2 х 1,50
7,6
9,8
8,0*
9,3*
2 х 2,50
9,0
11,6
2 х 4,00
10,5
13,7
3 х 0,75
6,2
8,1
6,5*
7,5*
3 х 1,00
6,5
8,5
7,0*
8,1*
3 х 1,50
8,0
10,4
8,6*
10,0*
3 х 2,50
3 х 4,00
9,6
12,4
11,3
14,5
4 х 0,75
6,8
8,8
4 х 1,00
7,1
9,3
4 х 1,50
9,0
11,6
4 х 2,50
10,7
13,8
4 х 4,00
12,5
15,9
5 х 0,75
7,6
9,9
5 х 1,00
8,0
10,3
5 х 1,50
9,8
12,7
5 х 2,50
11,9
15,3ПРОВОДА НЕИЗОЛИРОВАННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ
ЭЛЕКТРОПЕРЕДАЧ. ГОСТ 839-80
НАЗНАЧЕНИЕ
Провода неизолированные марок А, М, АС предназначены для передачи электрической энергии в воздушных электрических сетях.
Марки провода и преимущественные области применения должны соответствовать указанным в таблице:
Марка провода
Конструкция провода
Преимущественная область применения
М
Провод, состоящий из одной или скрученный из нескольких медных проволок
В атмосфере воздуха типов II и III на суше и море всех маркоклиматических районов по ГОСТ 15150 исполнения УХЛ
А
Провод, скрученный из алюминиевых проволок
В атмосфере воздуха типов I и II при условии содержания в атмосфере сернистого газа не более 150 мг/м2*сут (1,5 мг/м3) на суше всех маркоклиматических районов по ГОСТ 15150 исполнения УХЛ, кроме ТВ и ТС
АС
Провод, состоящий из стального сердечника и алюминиевых проволок
В атмосфере воздуха типов I и II при условии содержания в атмосфере сернистого газа не более 150 мг/м2*сут (1,5 мг/м3) на суше всех маркоклиматических районов по ГОСТ 15150 исполнения УХЛ, кроме ТВ и ТСДлительно допустимая температура проводов в процессе эксплуатации не должна превышать 90 °С.
Провода соответствуют ГОСТ 839-80.
Гарантийный срок эксплуатации - 4 года с момента ввода проводов в эксплуатацию.
Срок службы для проводов марок А, М, АС - 45 лет.
Похожие товары
К
К
К
К
1321 -Тумблер on on двухпозиционный 5-10-15А 220В аналог тумблера ТВ1-2
Промэлектрика
Москва
Цена по запросу
К
К
