Силовые и контрольные кабели, бронированные, не распространяющие горение

ВБбШнг, АВБбШнг, КВБбШнг

ТУ 16.К20.010-2005

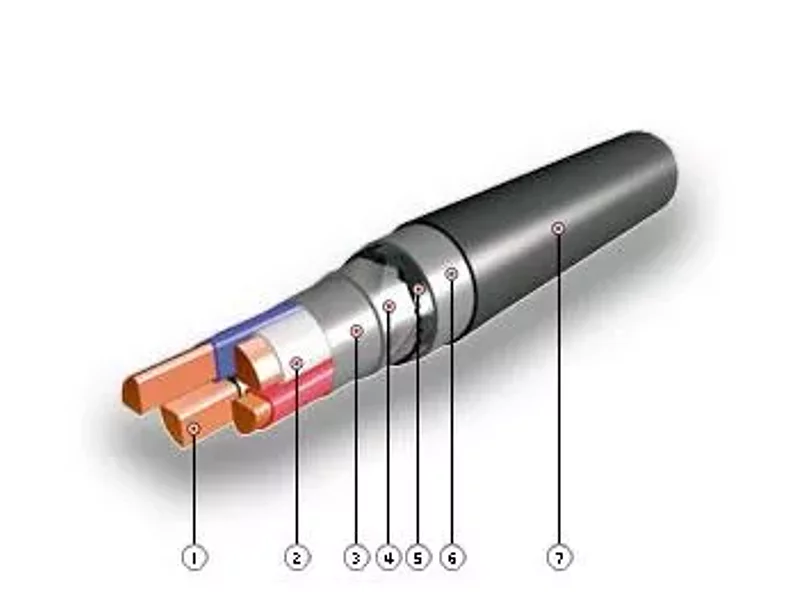

1. Токопроводящая жила.
2. Изоляция из ПВХ пластиката.
3. Поясная изоляция из ПВХ лент.
4. Броня из двух стальных или стальных оцинкованных лент.
5. Битум.
6. Обмотка из полиэтилентерефталатной пленки.
7. Шланг из ПВХ пластиката пониженной горючести.

Назначение.
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66; 1,0; 6,0 кВ частотой до 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабели применяются для прокладки:

на открытом воздухе; в трубах и в земле (траншеях) на отдельных участках кабельной трассы при условии дополнительной защиты от механических повреждений; в пожароопасных помещениях; во взрывоопасных зонах; при отсутствии растягивающих усилий в процессе эксплуатации.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332—3 категории А). Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружа? ющей среды от +50°С до -50° С, относительной влажности воздуха до 98% при температуре до 35° С.

Данные.
Гарантийный срок эксплуатации:

- для силовых кабелей — пять лет;
- для контрольных кабелей — три года.

Срок службы кабелей — 30 лет.
Строительная длина: не менее 125 м
Пример условного обозначения кабеля контрольного марки КВБбШнг с пятью медными жилами сечением 1,5 мм², с изоляцией из ПВХ пластиката, в защитном покрове БбШнг: кабель КВБбШнг 5x1,5 ТУ 16. К20.010—2005
