Кабель судовой с резиновой изоляцией повышенной теплостойкости

КНРМ (нг, нг-НF), КНРМЭ (нг, нг- НF), КНРМП (нг, нг-НF), КНРМТ (нг, нг-НF), КНРМТп (нг, нг-НF), КНРМТЭ (нг, нг-НF), КНРМТпЭ (нг, нг-НF), НРМЭТ (нг, нг-НF), КНРМЭТЭ (нг, нг-НF), КНРМТП (нг, нг-НF), КНРМТпП (нг, нг-НF), КНРМЭТП (нг, нг-НF), НРШММ (нг, нг-HF), НГРШММ (нг, нг-HF), МРШНМ (нг, нг-НF), МРШНМЭ (нг, нг-НF), МЭРШНМ (нг, нг-НF), МЭРШНМЭ (нг, нг-НF), КРНО-FR
ТУ 16. К71-333-2003 (МЭК 60092-350)

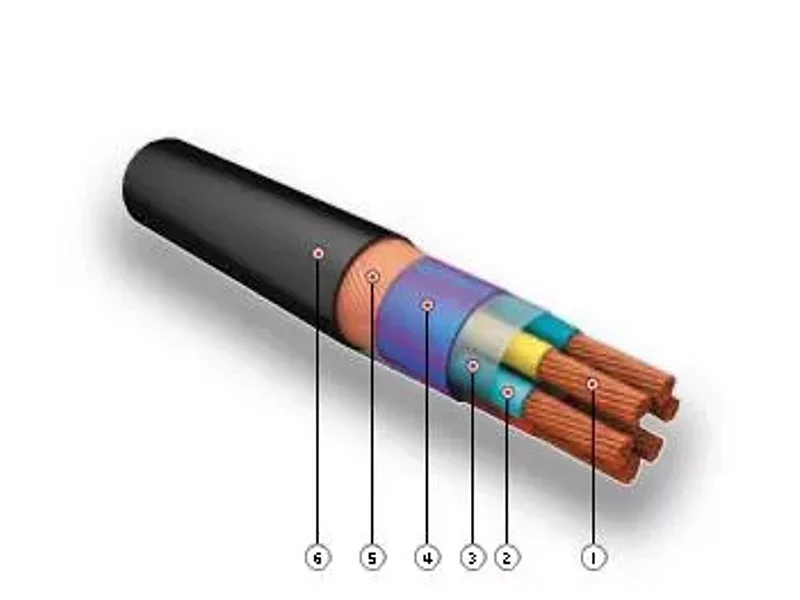

1. Медная жила.
2. Резиновая изоляция.
3. Синтетическая пленка.
4. Внутренняя оболочка.
5. Экран или защитная оплетка.6. Наружная оболочка из маслостойкой резины.

Конструкция.
Материалы, используемые для изготовления изоляции и оболочки судовых кабелей, соответствуют требованиям МЭК 60092 — 351 и МЭК 60092 — 359, в том числе безгалогенные.
Кабели предназначены для эксплуатации при повышенной рабочей температуре среды до +450С, при пониженной температуре среды в условиях эксплуатации -400С для кабелей марок КНРМ(нг, нг-НF), КНРМЭ(нг, нг-НF), КНРМП(нг, нг-НF) и — 300С для кабелей остальных марок, при воздействии относительной влажности воздуха до 98% при температуре до +400С.
Максимально длительная допустимая температура на токопро-водящей жиле для всех кабелей +850С.
Кабели сохраняют работоспособность после воздействия токов КЗ (до 10 циклов за весь срок службы) при температуре до +2500С, времени воздействия — до 1с.

Кабели с индексом нг, нг-HF обеспечивают:

не распространение горения при прокладке в пучках по категории «А» ( ГОСТ Р МЭК 332-3 или ГОСТ 12176); пониженное выделение ядовитых, токсичных и коррозионно-активных продуктов горения (ГОСТ Р МЭК 60754-2) пониженное выделение хлористого водорода при горении и тлении, пониженные значения дымообразующей при горении и тлении; показатель рH /кислотное число/ — не менее 4,3.

Кабели марки КРНО-FR — огнестойкие, сохраняют работоспособность в условиях прямого воздействия пламени температурой до +7500С в течение 90 мин в соответствии с требованиями ГОСТ Р МЭК 60331.

Кабели выдерживают:

периодическое воздействие смазочных масел и дизельного топлива; воздействие солнечной радиации и морской воды (герметичны в радиальном направлении при воздействии внешнего гидростатического давления до 2,0 МПа (20 кгс/см²); воздействие плесневых грибов (степень обрастания — не более двух баллов).

Назначение.
Предназначены для стационарной прокладки и присоединения к подвижным токоприемникам, эксплуатируемым на судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружениях.

Данные.

Срок службы: не менее 30 лет. Строительная длина кабелей: не менее 100м. Пример записи условного обозначения:

-кабеля марки КНРМ с тремя жилами сечением 70 мм²:

«Кабель КНРМ 3×70 ТУ 16. К71-333-2003»;

 -кабеля марки КНРМПнг-HF с четырьмя основными жилами и жилой заземления сечением 2,5 мм²:

«Кабель КНРМПнг-HF 5×2,5 З ТУ 16. К71-333-2003».
