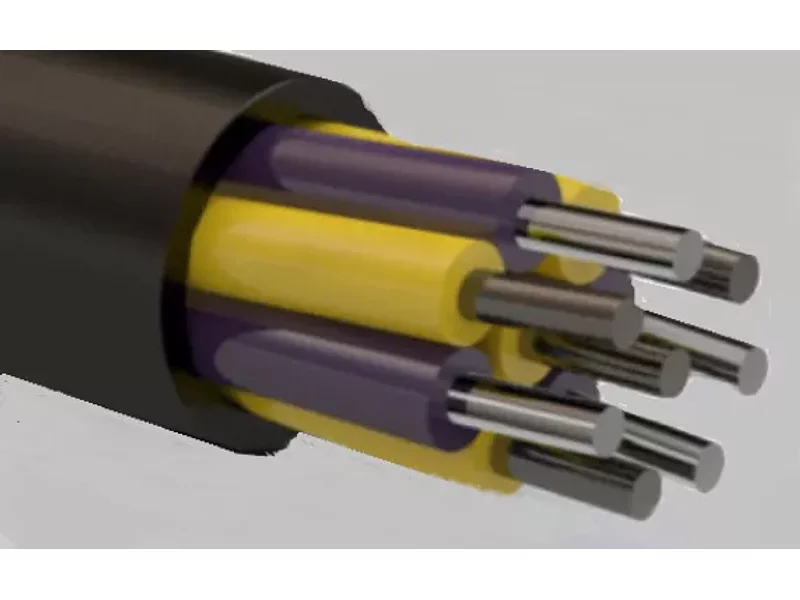

Кабель термоэлектродный КМТВ ХК

• KMTB  ХК - кабель многожильный термоэлектродный, с изоляцией и оболочкой из поливинилхлоридного пластиката.

Однопроволочные токопроводящие жилы кабеля изготовлены металла и сплава:

ХК - хромель-копель.

Кабель изготавливается с количеством жил от 4 до 30.

Конструкция:

Токопроводящая жила – медь, проволока из никелевых и медно-никелевых сплавов. Изоляция – из поливинилхлоридного пластиката пониженной горючести. Изолированные жилы имеют отличительную расцветку: хромель – фиолетовый или чёрный, копель – жёлтый или оранжевый Обмотка – полотно нетканое. Оболочка – поливинилхлоридный пластикат

Маркоразмеры:
• с сечением жил 1,0: 4×1,0   6×1,0  8×1,0 10×1,0  12×1,0  14×1,0  16×1,0  18×1,0  20×1,0 22×1,0  24×1,0  26×1,0
• с сечением жил 1,5: 4×1,5  6×1,5  8×1,5  10×1,5  12×1,5  14×1,5  16×1,5  18×1,5  20×1,5 22×1,5   24×1,5   26×1,5
• с сечением жил 2,5: 4×2,5   6×2,5  8×2,5 10×2,5  12×2,5  14×2,5  16×2,5  18×2,5  20×2,5 22×2,5  24×2,5  26×2,5
Применение:
Кабели предназначены для удлинения электродов термопар и присоединения их кизмерительным приборам в условиях эксплуатации при температуре окружающей средыот -60 °С до 70 °С и относительной влажности воздуха 98 % при температуре 70°С.
Класс пожарной опасности по ГОСТ 31565-2012.
КОДЫ ОКП35 6700

Указания по эксплуатации:

Вид климатического исполнения: У, ХЛ, Т, категорий размещения 2, 3, 4 по ГОСТ 15150. Диапазон температур эксплуатации : -60 °С до 70 °С. Термоэлектродвижущая сила (ТЭДС), развиваемая проволокой в паре с медными образцом, должна соответствовать ГОСТ 1791. Монтаж кабеля должен производится при температуре : не ниже -15 °С. При монтаже радиус изгиба кабеля :не менее 10 наружных диаметров кабеля. Строительная длина кабеля:.не менее150 м. Срок службы :12 лет с момента изготовления.
