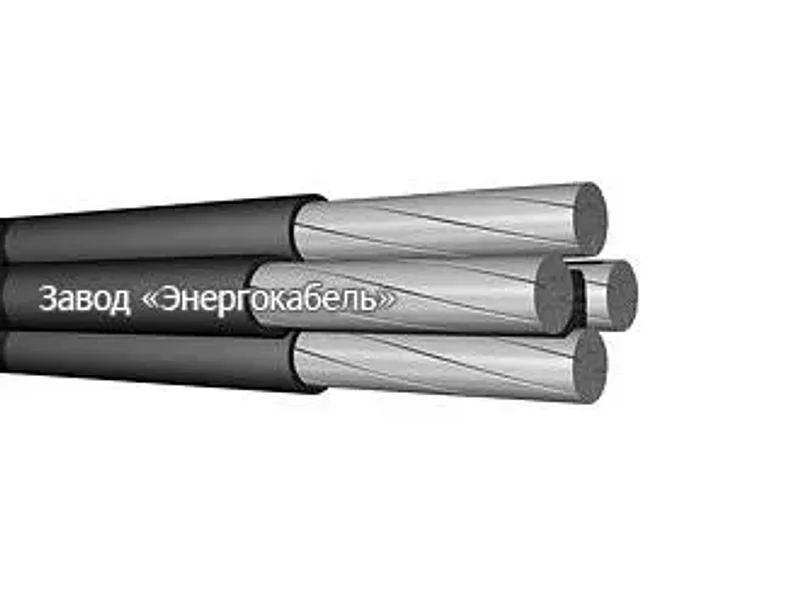

Провода самонесущие изолированные и защищенные для воздушных линий электропередач марки СИП-1, СИП-2, СИП-3, СИП-4
Область применения СИП-1, СИП-2, СИП-3, СИП-4
Область применения СИП-1, СИП-2, СИП-3, СИП-4
- провода СИП-1 и СИП-2 предназначены для
магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений
от ВЛ на номинальное напряжение до 0.6/1 кВ включительно номинальной
частотой 50 ГЦ; провод СИП-3 - для воздушных линий
электропередачи на номинальное напряжение 20 кВ (для сетей на
напряжение 10, 15, 20 кВ) и 35 кВ (для сетей на 35 кВ) номинальной
частотой 50 Гц; провод СИП-4 - для ответвлений от ВЛ к
вводу и для прокладки по стенам зданий и инженерных сооружений на
номинальное напряжение до 0.6/1 кВ включительно номинальной частотой 50
Гц; СИП-1 используется в атмосфере воздуха типов I и II
по ГОСТ 15150-69, СИП-2 и СИП-3, СИП-4 - в атмосфере воздуха типов II и
III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в
промышленных районах и районах засоленных песков.
- Рабочее напряжение для СИП-1, СИП-2, СИП-4, кВ 0.6/1 Рабочее напряжение для СИП-3, кВ 20/35 Температура окружающей среды при эксплуатации провода, °С от -60 до +50 Монтаж производится при температуре, °С не ниже -20 Минимально допустимый радиус изгиба при прокладке:
Конструкция СИП-1, СИП-2, СИП-3, СИП-4-для СИП-1, СИП-2, диам. кабеля 7,5
-для СИП-3, СИП-4, диам. кабеля 10
- Жила - алюминиевая (для СИП-3 из алюминиевого сплава), круглой формы, многопроволочная уплотненная. Несущая нулевая жила - из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная. Изоляция - нулевая несущая жила и защитная изоляция защищенных проводов выполняется из светостабилизированного сшитого полиэтилена Скрутка - изолированные токопроводящие жилы скручены вокруг нулевой несущей жилы. Скрутка жил имеет правое направление. Жила - алюминиевая (для СИП-3 из алюминиевого сплава), круглой формы, многопроволочная уплотненная. Несущая нулевая жила - из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная. Изоляция - нулевая несущая жила и защитная изоляция защищенных проводов выполняется из светостабилизированного сшитого полиэтилена. Скрутка - изолированные токопроводящие жилы скручены вокруг нулевой несущей жилы. Скрутка жил имеет правое направление.
