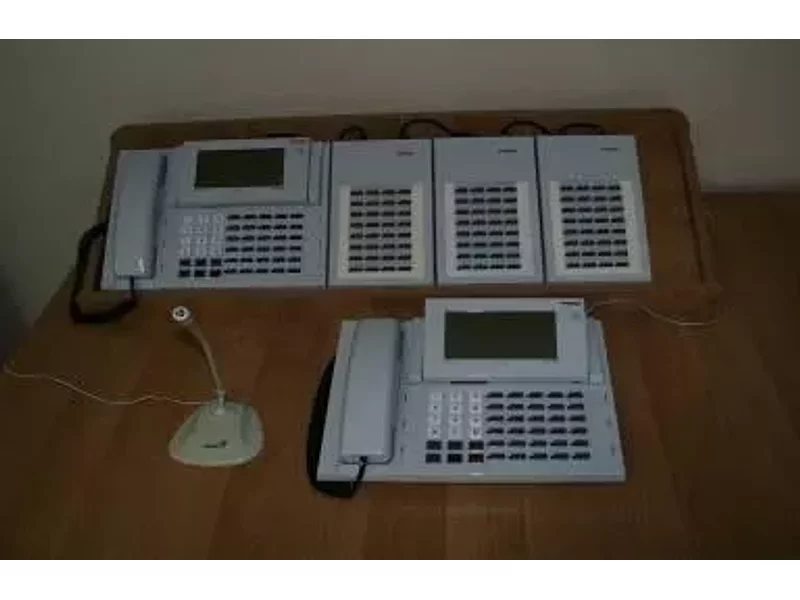

Электронный диспетчерский телефонный коммутатор

ОБЛАСТЬ ПРИМЕНЕНИЯ:
в системах оперативной и диспетчерской связи на крупных промышленных предприятиях, предприятиях РАО ЕС России, атомных станциях, предприятиях нефтегазоснабжения, дежурных службах УВД и др.

НАЗНАЧЕНИЕ:
для организации оперативной телефонной связи диспетчера:

с абонентами оперативной связи по двухпроводным абонентским линиям (АЛ) центральной батареи (ЦБ) и местной батареи (МБ); с абонентами УАТС и ГТС; с абонентами ГГС; с прямыми удаленными абонентами по каналам связи "диспетчер-диспетчер" и по трехпроводным АЛ с аппаратурой АДАСЭ.

ИСПОЛНЕНИЯ:

до 119 АЛ любой конфигурации, с возможностью подключения до 8 ППД1; до 112 АЛ любой конфигурации, с возможностью подключения до 16 ППД2; до 59 АЛ любой конфигурации, с возможностью подключения до 4 ППД1; до 56 АЛ любой конфигурации с возможностью подключения до 8 ППД2.

Емкость ЭДТК наращивается от 16 до максимального количества линейных комплектов ЦБ, МБ, АТС, ГГС* (количество линий на каждом отдельном ТЭЗе равно восьми).
* в любых сочетаниях

НАШИ ПОТРЕБИТЕЛИ:

предприятия РАО ЕС России, куда поставлено более 100 коммутаторов:
- Мосэнерго;
- Магаданэнерго;
- Курскэнерго;
- Свердловэнерго;
- Янтарьэнерго и др.; крупные промышленные предприятия:
- Саянский алюминиевый завод;
- Стойленский ГОК и др.; предприятия ближнего зарубежья (Беларусь, Казахстан, Киргизия).

ПРЕИМУЩЕСТВА:

возможность гибкого изменения конфигурации путем перепрограммирования; сохранение работоспособности в случае перебоев напряжения основной и резервной сети переменного тока; высокая надежность работы коммутатора за счет резервирования аппаратуры; независимость габаритов рабочего места от используемой емкости станции.

Функциональные возможности ЭДТК:

установление диспетчером входящих и исходящих соединений; разделение абонентов на группы по входящим вызовам; программирование вызова любого абонента из любой группы; организация конференц-связи с участием до 7 абонентов (по внутренним и внешним абонентам); организация селекторного совещания до 32 участников; организация транзитных соединений и постановка абонента на удержание; подключение диспетчером к установленному соединению абонентов, находящихся в режиме удержания; запись и регистрация переговоров на магнитофон или регистратор; сервисные возможности: будильник, выбор звучания звонка, выбор режима МТ, ГГС или "Гарнитура" и др.

Основные технические характеристики:

Питание от основной и резервной сети, В 220 Резервное напряжение, В 48 Потребляемая мощность, ВА не более 170 Сопротивление шлейфа по АЛ ЦБ, кОм от 1,2 до 3 Длина десятижильного кабеля АТСШВ-10 при подключении ППД1, м до 180 Длина четырехжильного кабеля при подключении ППД2, м до 700 Поддержание работоспособности аккумуляторными батареями 20НГК-10Д (щелочные, необслуживаемые), ч до 3 Габаритные размеры:

- блок коммутации (шкаф напольный), мм 595x505x1670
- пульт диспетчерский (настольный), мм 290x240x160

Громкоговорящая связь:
абонентские устройства ГГС "Крапива", "Рябина" производства Муромского радиозавода;
ведутся работы по стыковке с громкоговорящим терминалом производства ОАО "Завод Ладога", г. Кировск.

Состав
Все оборудование ЭДТК функционально подразделяется на групповое и индивидуальное. К групповому оборудованию относятся:

система питания; система управления; система коммутации.

К индивидуальному оборудованию относится линейная система.

Система питания состоит из:

блока КПП, предназначенного для подключения и коммутации двух сетей переменного тока 220 В и переключения резервного напряжения 48 В; блока БП-АК-48-10 (ПДС1.01.000), предназначенного для питания БП-АК-3 (ПДС1.02.000) и АЛ ЦБ постоянным напряжением минус 48 В; блока БП-АК-3 (ПДС1.02.000), предназначенного для питания цифровых и аналоговых узлов ЭДТК постоянным напряжением плюс 12 В, минус 12 В, плюс 5 В.

Система управления состоит из:

ТЭЗов КЦП, предназначенных для обработки программы работы ЭДТК и управления ТЭЗами КПИ; ТЭЗов КПИ, предназначенных для организации управления всеми системами ЭДТК совместно с ТЭЗами КЦП.

Система коммутации состоит из двух ТЭЗов ККМ, предназначенных для коммутации сигналов линейной системы.

Линейная система состоит из:

Линейных ТЭЗов четырех типов (ТЭЗ КЛА, ТЭЗ КЛМ, ТЭЗ КЛЦ, ТЭЗ КЛК), предназначенных для организации линейного стыка по АЛ АТС (УЛ), АЛ МБ, АЛ ЦБ, АЛ ГГС. ТЭЗы являются взаимозаменяемыми и устанавливаются в коммутатор в зависимости от необходимой конфигурации; ТЭЗов КЛП, предназначенных для организации линейного стыка с ПД; ПД, предназначенных для организации рабочего места диспетчера.

Гарантии
Гарантийный срок 1,5 года с момента пуска в эксплуатацию, при условии хранения не более 0,5 года с момента отгрузки
