Кабель КЭСФС

Кабель КЭСФС.
Стандарт: ТУ 16-505.798-75
Код ОКП: 35 8337 6800

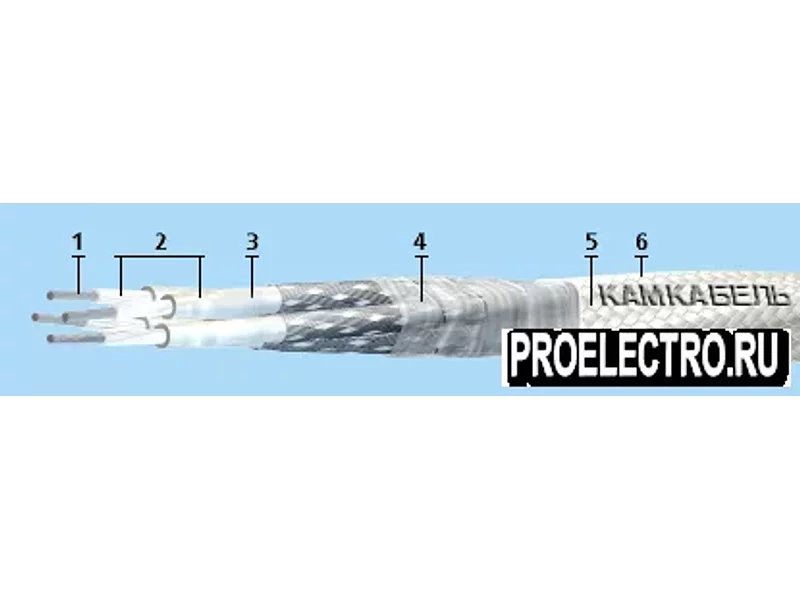

Элементы конструкции:

Токопроводящая жила скрученная из медных посеребренных проволок; Изоляция из стеклянных нитей и пленок фторопласта; Экран по изоляции жилы или скрученных в пару жил из медных луженых проволок; Обмотка из стеклоленты и фторопластовых пленок; Оболочка из стеклонитей в виде оплетки; Покрытие из кремнийорганического лака.

Область применения:
Кабели марки КЭСФС предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах на номинальное переменное напряжение 380 В частотой 5 кГц и постоянное напряжение 550 В.
Кабели устойчивы к истиранию и выдерживают: 100 двойных ходов иглы для кабелей с экранированными жилами и 50 двойных ходов иглы для кабелей с экранированными парами. Кабели выдерживают не менее 150 циклов изгибов на угол ±90°С*. Кабели стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения до 400 м/с2, механическому удару одиночного действия с пиковым ударным ускорением до 10000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическим ударам многократного действия с пиковым ударным ускорением до 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения до 5000 м/с2 и акустическим шумам в диапазоне частот 50-10000 Гц при уровне звукового давления до 170 дБ. Кабели устойчивы к воздействию пониженного атмосферного давления до 666 Па при температуре до 250°С в течение 3 часов или одноразовое воздействие температуры 400°С в течение 3 часов, или одноразовое воздействие температуры 450°С в течение 15 минут без дальнейшего использования проводов. Кабели стойки к воздействию статической и динамической пыли (песка), соляного (морского) тумана, минерального масла, бензина, плесневых грибов. Кабели не распространяют горение. При нагреве кабелей свыше 250°С, а также сжигании отходов кабелей выделяются токсичные газы.
Минимальная наработка кабелей - 1000 часов. Минимальный срок сохраняемости кабелей - 20 лет. Минимальный срок службы - 20 лет.

Технические характеристики

Влажность воздуха при 35° C [%]: 98 Импульсное напряжение [В]: 900 Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]: 1.75 Максимальная рабочая температура жилы [°С]: +250 Рабочее переменное напряжение частотой 5 кГц [В]: 380 Рабочее постоянное напряжение [В]: 550 Строительная длина, не менее [м]: 15 Температура окружающей среды, верхний предел [°C]: +250 Температура окружающей среды, нижний предел [°C]: -60 Электрическое сопротивление изоляции, не менее [МОм*км]: 100000 Электрическое сопротивление связи при частоте 10 МГц, не более [МОм/м]: 200
