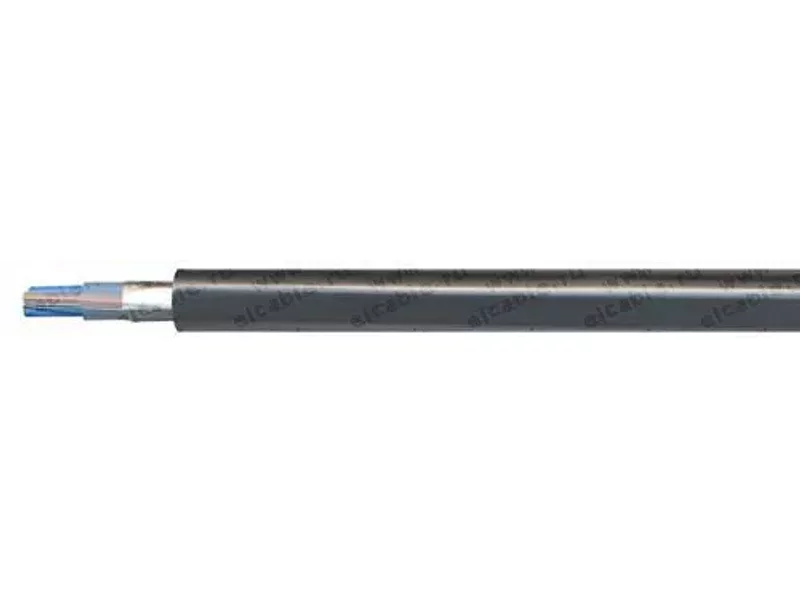

Кабели местной связи КСПП, КСПЗП ТУ 16.К71-061-89

КСПП, КСПЗП ТУ 16.К71-061-89 - кабели местной связи, высокочастотные с полиэтиленовой изоляцией и полиэтиленовой оболочкой (З - с гидрофобным заполнением).

Конструкция:
КСПП - кабели местной связи, высокочастотные с полиэтиленовой изоляцией и полиэтиленовой оболочкой
КСПЗП - кабели местной связи, высокочастотные с полиэтиленовой изоляцией и полиэтиленовой оболочкой, с гидрофобным заполнением

Токопроводящая жила из медной круглой проволоки. Изоляция из полиэтилена. Номинальная толщина изоляции составляет:

     -для жил диаметром 0.64 мм - 0.7 мм
     -для жил диаметром 0.9 мм - 0.95 мм
     -для жил диаметром 1.2 мм - 0.8 мм

Четыре изолированные жилы скручены в четверку. В четверке две жилы, расположенные по диагонали, образуют рабочую пару, изоляция первой пары четверки имеет натуральный цвет, второй пары - синий. Заполнение - в кабелях марки КСПЗП заполнение свободного пространства сердечника - гидрофобный заполнитель. Поясная изоляция из выпрессованного полиэтилена номинальной толщины 0.8 мм. Экран из алюмополиэтиленовой ленты. Под экраном прокладывается луженая контактная медная проволока с номинальным диаметром 0.3-0.4 мм. Оболочка из полиэтилена номинальной толщиной 1.8 мм.

Применение:
Кабели местной связи высокочастотные предназначены для линий межстанционной и абонентской связи с системами передачи с временным делением каналов и импульсно-кодовой модуляцией со скоростью передачи до 2048 кБит/с при напряжении дистанционного питания до 500 В постоянного тока.
Кабели марки КСПП предназначены для прокладки в грунте, не подверженном смещению, и в районах, не характеризующихся повышенной опасностью повреждения грызунами, а кабели марки КСПЗП также в условиях повышенной влажности.

Технические характеристики:

Климатическое исполнение УХЛ, а кабели марки КСПЗП еще в исполнении Т, категории размещения 1 по ГОСТ 15150-69 Диапазон температур эксплуатации:

      -в условиях фиксированного монтажа: от  +50°С до -50°С
      -в условиях монтажных и эксплуатационных изгибов на радиус, равный 15 диаметрам кабеля: от +50°С до -10°С

Кабели в тропическом исполнении стойки к воздействию плесневых грибов Строительная длина: не менее 750 м Гарантийный срок эксплуатации кабелей: 3 года со дня ввода в эксплуатацию Минимальный срок службы:

      -кабелей марки КСПП: 15 лет
      -кабелей марки КСПЗП: 20 лет

Коды ОКП:
35 7311 01 - кабелей КСПП
35 7311 06 - кабелей КСПЗП
