Кабели связи симметричные МКПпАШп, МКПпБпШп, МКПпАБпГ

Кабель симметричный высокочастотный МКПпАШп, МКПпБпШп
Конструктивные параметры - кабель симметричный высокочастотный МКПпАШп, МКПпБпШп:
Токопроводящие жилы кабелей МКПпАШп, МКПпБпШп выполняют из медной проволоки диаметром 1,2 мм. В кабелях типа МКС жила обматывается полистирольным корделем диаметром 0,8 мм и полистирольной лентой, наложенной с перекрытием. Изоляция кабелей типа МКПп состоит из трех концентрических слоев полиэтилена, из которых средний промежуточный слой имеет пористую структуру. Четыре изолированные жилы скручиваются в четверки, в которой две жилы, расположенные по диагонали образуют рабочую пару. Сердечник состоит из 4-х или 7-ми скрученных четверок.

Марка МКСАШп, МКСАБп, МКСАБпШп, МКСАБпГ, МКПпАШп, МКПпАБп, МКПпАБпШп, МКПпАБпГ

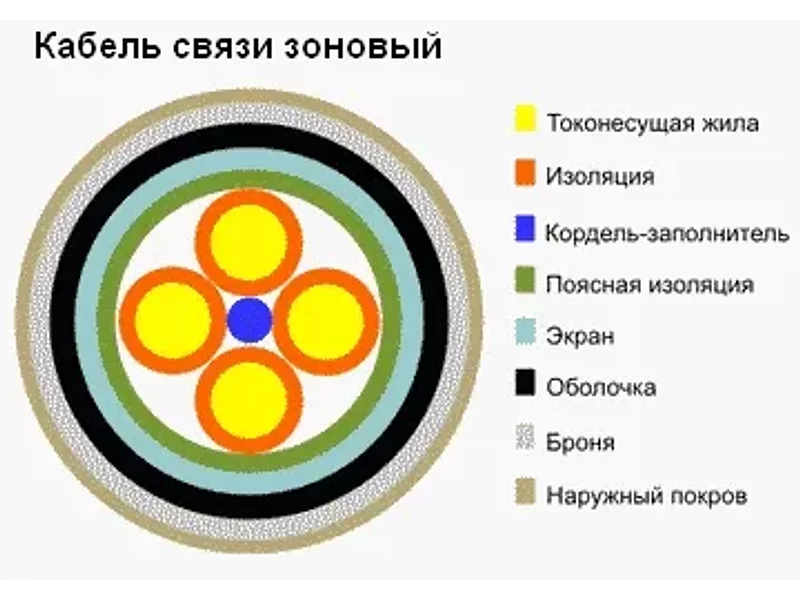

Конструкция:
Жила — медная мягкая проволока диаметром 1,2 мм.
Изоляция — кордельно-полистирольная (для МКСА) или трехслойная полиэтиленовая (для МКПпА): пленка ПЭ высокого давления (ПЭВД) — пористый слой из смеси ПЭВД и ПЭ низкого давления (ПЭНД) — наружный окрашеный слой из ПЭНД.
Звездная четверка и сердечник — скручены соответственно из четырех изолированных жил вокруг корделя-заполнителя и из четырех или семи четверок.
Поясная изоляция — спирально наложенные ленты кабельной бумаги.
Оболочка — сварная алюминиевая, толщиной (1,0 — 1,2) мм.
Защитные покровы — шланг из светостабилизированного ПЭВД (Шп); шланг из ПЭВД, броня из стальных лент, наружный покров из стеклопряжи (Бп); шланг из ПЭВД, броня из 2-х стальных лент, наружный шланг из ПЭВД(БпШп); шланг из ПЭВД, броня из 2-х стальных оцинкованных лент, без наружного покрова (БпГ).
Применение Для использования на магистральных кабельных линиях, во внутризоновых первичных сетях и соединительных линиях городских телефонных сетей (ГТС), в цифровых системах передачи со скоростью 8448 кбит/с и 34368 кбит/с или аналоговых системах передачи в диапазоне до 5 МГц, работающих при переменном напряжении дистанционного питания до 690 В или постоянном напряжении до 1000 В.

Технические характеристики:

Рабочая температура эксплуатации - от минус ЗО до плюс 50 ±С. Минимальный срок службы - 4О лет для кабелей МКСА и ЗО лет - для кабелей МКПпА. Рекомендуемые условия эксплуатации - в грунтах I - III групп, в телефонной канализации, трубах, блоках и по мостам (кабели с покровом Шп); в грунтах всех групп, кроме вечномерзлых и подверженных мерзлотным деформациям, болотах, при пересечении несудоходных и несплавных рек, в районах с повышенным электромагнитным влиянием линий высокого напряжения (БпШп); то же, но в грунтах не агрессивных по отношению к стальной броне (Бп); в пожароопасных помещениях, в шахтах, тоннелях, каналах и коллекторах, в условиях, характеризующихся повышенным электромагнитным влиянием линий высокого напряжения [БпГ].
Температура прокладки - от -15 ±С до плюс +50 ±С. Величина радиуса монтажных изгибов - не менее 15 диаметров по алюминиевой оболочке.
