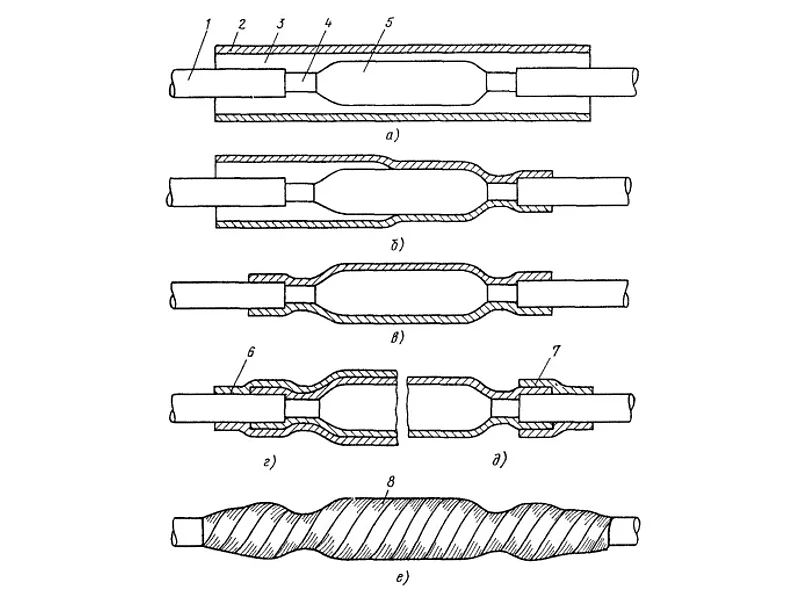

Кабели зоновой связи высокочастотные ЗКВ

ОДНОЧЕТВЕРОЧНЫЕ СИММЕТРИЧНЫЕ КАБЕЛИ ДЛЯ ЗОНОВОЙ СВЯЗИ ЗКП, ЗКПБ, ЗКВ, МККШп, МККШв, ЗКАШп, ЗКАБп, ЗКАКпШпВысокочастотные одночетверочные кабели с ПЭ изоляцией предназначены для кабельных линий зоновой связи систем К-60 для частот до 250 кГц. Кабели обеспечивают передачу дистанционного питания переменного напряжения до 690 В. Токопроводящие жилы из медной проволоки диаметром 1,2 мм со сплошной ПЭ изоляцией наружным диаметром 3,4±0,1 мм скручены в четверку с шагом 150±10 мм вокруг ПЭ корделя диаметром 1,3±0,1 мм. Две жилы по диагонали образуют рабочую пару. Жилы одной пары - красного и желтого (натурального) и другой - синего и зеленого цветов. Поверх скрученной четверки имеется заполнение из композиции ПЭ и бутилкаучука. Диаметр кабелей в пластмассовой оболочке 11,4 мм, а в алюминиевой оболочке - 11,2 мм с отклонением - 0,2 мм.

Кабели ЗКП, ЗКПБ, ЗКВ, МККШп и МККШв поверх ПЭ заполнения имеют экран из двух отожженных медных лент толщиной 0,1 мм и шириной не менее 25 мм или двух отожженных алюминиевых лент толщиной 0,15 мм, шириной не менее 25 мм, наложенных с зазором от 1 до 3 мм. Между верхней и нижней алюминиевыми лентами или под ними продольно пропускается одна луженая медная проволока диаметром 0,3 - 0,5 мм. Все ленты накладываются в одном направлении, верхняя лента перекрывает зазор нижней ленты. Соединение лент экрана производится только пайкой или сваркой.

Кабели ЗКАШп, ЗКАБп, ЗКАКпШп поверх заполнения имеют алюминиевую прессованную или сварную оболочку. Поверх алюминиевого экрана кабелей ЗКП, ЗКПБ, ЗКПК, ЗКВ, ЗКВБ, ЗКВК, МККШп и МККШв нанесен битумный состав толщиной 0,25 мм, хрупкостью не выше - 15°С и размягчением не ниже 60°С, некоррозионно-активный по отношению к оболочке и броне.

Кабели МККШп и МККШв поверх битумного состава или медного экрана имеют ПВХ ленту толщиной 0,19 - 0,27 мм с перекрытием не менее 20%. повив из 24 стальных оцинкованных проволок диаметром 1,8 мм, наложенных с шагом 200 мм.
Кабели ЗКП, ЗКПБ поверх битумного слоя имеют оболочку из светостабилизированного ПЭ, а кабели ЗКВ - из ПВХ пластиката толщиной не менее 2,0 мм. Оболочка герметична и испытана на отсутствие разрывов и повреждений.

Кабели ЗКАШп, ЗКАБп, ЗКАКпШп поверх алюминиевой оболочки, кабель ЗКПБ поверх пластмассовой, а кабель МККШв поверх повива из стальных проволок имеют защитные покровы по ГОСТ 7006-72, но без пластмассовой ленты в кабелях ЗКАШп, ЗКАКпШп, МККШп и МККШв при толщине шланга 2,5±0,5 мм. Внешний диаметр и масса кабелей приведены в табл. 13.17. Электрические параметры
