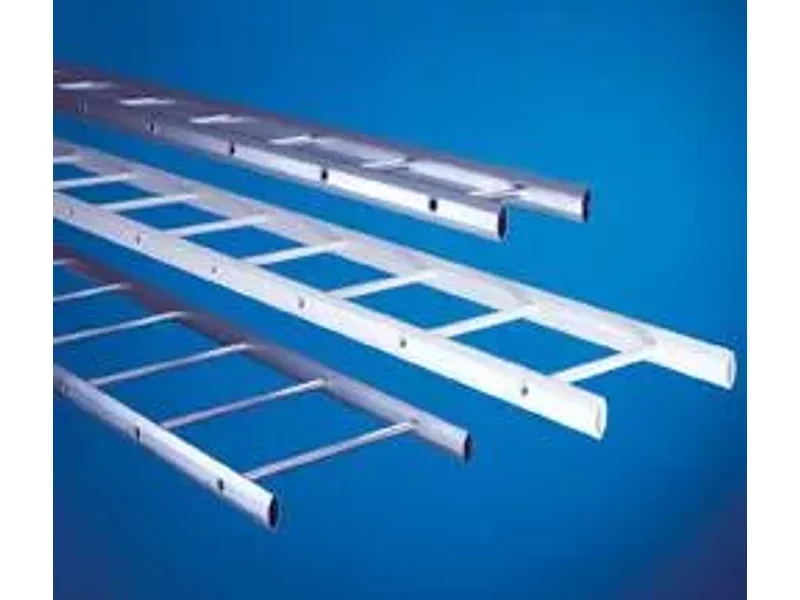

Кабельные лотки лестничного типа WIBE (Швеция)

Система каналов лестничного типа фирмы Wibe (Швеция) - комплектная система для прокладки электрических кабелей и проводов, кабелей управления и передачи данных. В ее состав входят лестничные лотки четырех типов, что позволяет удовлетворить различным требованиям в отношении нагрузки, а также исключительно гибкий ряд стыковых накладок, соединений, колен, угловых связей и т.п. Предлагаются также различные виды обработки поверхности с учетом сегодняшних требований в отношении эксплуатации в различных средах. Концепция, положенная в основу этой серии, обеспечивает высокую адаптируемость конструкций. Они отличаются, с одной стороны, малой массой и позволяют создавать эстетически привлекательные установки для офисов и магазинов, а, с другой, обеспечивают монтаж установок для тяжелых режимов эксплуатации в неблагоприятных и агрессивных средах и во всех случаях - оптимальное решение с экономической точки зрения. Все компоненты системы могут быть поставлены в исполнении, отвечающим требованиям эксплуатации при внешних воздействиях вплоть до класса М4.
Кабельные лотки всех четырех типов сконструированы на базе полных профилей шестигранного сечения, из которых изготовляются боковые стойки. Эти профили удобны в обращении и для укладки кабелей и лишены углов, где могла бы скапливаться грязь.
Лестничные лотки KHZ и KHZV имеют штампованные ступени овального профиля, проходящие насквозь через оба профиля каждой боковой стойки и расклепанные. Тем самым достигается высокая жесткость конструкции лестницы. Благодаря овальному сечению ступеней обеспечивается большая площадь контакта с кабелем. Кабели крепятся зажимами, вязальной проволокой или нейлоновым жгутом. Лестницы KHZV имеют подкрепление в виде предварительно-напряженной надставной трубы и снабжены по концам приваренными стыковыми пластинами под винтовые соединения. Такая конструкция выдерживает значительные нагрузки при больших расстояниях между кронштейнами.
Лотки лестничного типа KHZSP и KHZP снабжены ступенями плоского профиля. Они создают большую площадь контакта укладываемого кабеля и имеют перфорированные отверстия для удобства крепления при помощи пластиковых стяжек или вязальной проволоки.
В систему входит комплектный ряд креплений и принадлежностей, конструкция которых тщательно продумана и апробирована с точки зрения быстроты и удобства монтажа. Все комплекты винтовых креплений подвергаются тщательным испытаниям. В них применяются самоконтрящиеся винты и отбортованные гайки.
Наличие разделительных полос и каналов для телекоммуникаций позволяет разделять кабельные лотки на желаемое число отсеков. Это позволяет прокладывать по общим лоткам и экранировать друг от друга электрические кабели, кабели связи и кабели для передачи данных.
Монтажные шины Wibe позволяют устанавливать узлы электроуправления и специализированные приспособления для прокладки кабелей. Монтажные шины, напольные и потолочные вертикальные опоры и подвески, консоли, стыковые накладки, комплекты винтовых креплений, кронштейны и угловые связи - все это предусмотрено в системе Wibe, обеспечивая гибкость конструкций, ограничиваемую лишь фантазией пользователя.
Используются следующие типы обработки поверхности: предварительное оцинкование, горячее цинкование погружением.
Монтаж кабельных лотков лестничного типа относится к области расчета опор из конструкционной стали и не регулируется какими-либо нормами.
