Соединительная муфта 10СТпЗ для многожильных кабелей с бумажной изоляцией

Соединительная муфта 10СТпЗ для многожильных кабелей с бумажной изоляцией на напряжение до 10 кВ.

Эксплуатация муфт допускается при температуре окружающего воздуха от -50° С до +50° С, а также при относительной влажности до 98%.
Муфты выпускаются в виде комплекта деталей.

В муфтах 10СТп3 используется специальный заполнитель для заполнения межфазного пространства.
В данном варианте муфты не используется внутренний шланг с экранным слоем и вулканизированная лента-регулятор по краям изолирующих манжет.
Комплектация муфты может меняться в соответствии с пожеланиями заказчика.

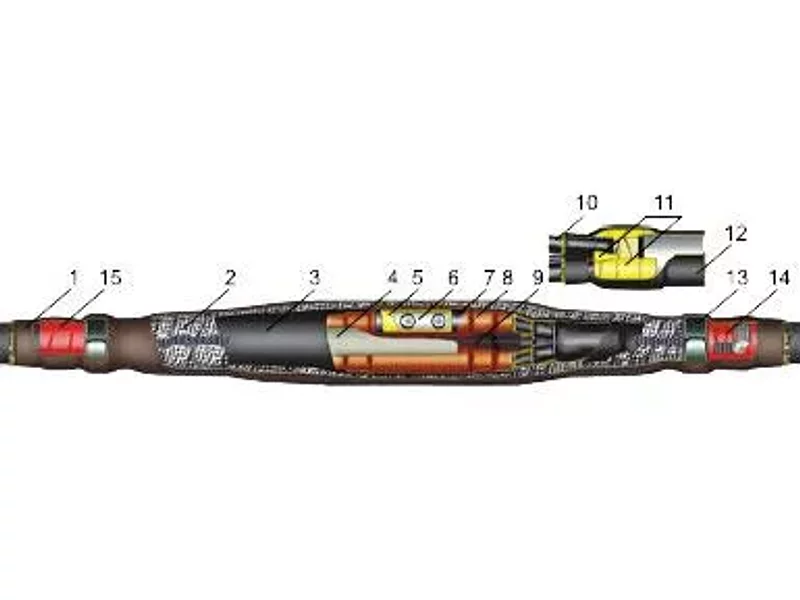

Схема муфты 10СТп:
1. шланг наружный.
2. сетка экранная,
3. шланг внутренний,
4. заполнитель.
5. пластина-регулятор,
6. соединитель ботовой,
7. манжета подкладная,
8. манжета изолирующая.
9. распорка.
10. жильная трубка,
11. лента-регулятор,
12. перчатка высоковольтная.
13. детали заземления (пружина, терка, провод),
14,15. лента-герметик.
